Buồng phun cát là thiết bị không thể thiếu trong các xưởng gia công kim loại, giúp làm sạch và hoàn thiện bề mặt nhanh chóng. Tuy nhiên, nhiều người ặp khó khăn do chưa nắm rõ cấu tạo buồng phun cát chi tiết từ khung chịu lực đến hệ thống lọc bụi cyclone. Sau đây JieChu Việt Nam sẽ phân tích sâu tới bạn từng bộ phận, giúp bạn tối ưu quy trình vận hành hiệu quả.

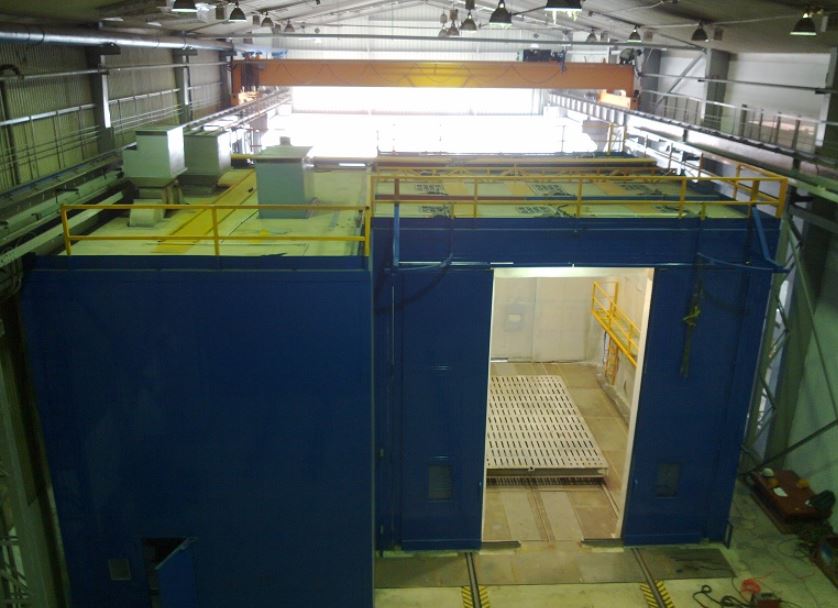

Cấu tạo tổng quan buồng phun cát
Buồng phun cát là thiết bị công nghiệp quan trọng dùng để làm sạch và xử lý bề mặt kim loại bằng hạt mài, với cấu tạo được thiết kế kín để đảm bảo an toàn và hiệu quả. Cấu tạo chính của bộ phận này gồm có:
- Vỏ buồng phun: Làm từ thép dày 3-5mm chịu mài mòn, kết cấu kín với cửa kính quan sát và vách cao su chống va đập bên trong
- Hệ thống phun: Bao gồm vòi phun carbide, súng phun áp lực cao (4-8 bar) và dây dẫn khí nén kết nối cối chứa hạt mài
- Hệ thống thu hồi hạt: Thanh trượt hoặc băng tải gầu đưa hạt từ hố chứa lên cyclone tách bụi, tái sử dụng 90-95% hạt mài
- Lọc bụi cyclone: Quạt hút mạnh tách bụi mịn, filter cartridge xử lý bụi độc hại, xả qua thùng kín để bảo vệ môi trường xưởng
- Bảng điều khiển: Màn hình cảm ứng PLC (Mitsubishi/Siemens), nút cơ với cảm biến áp suất, đèn LED chống nổ và khóa liên động an toàn.

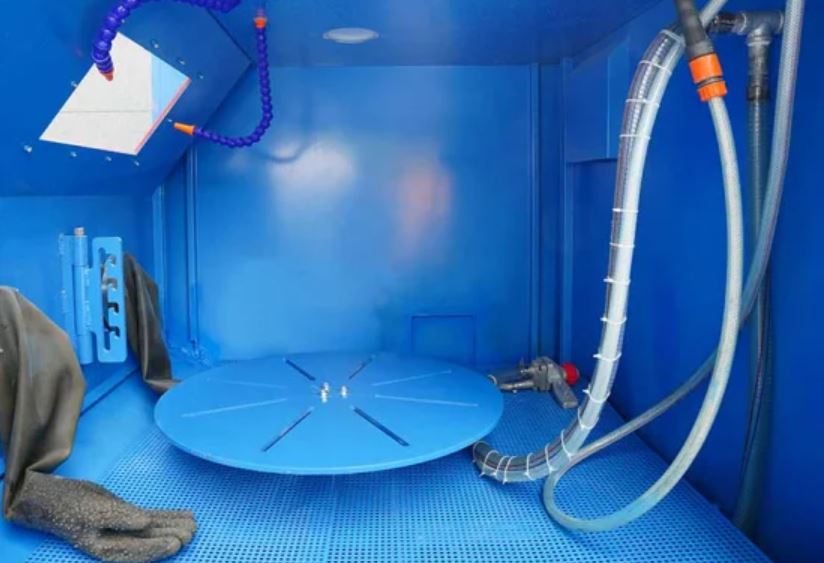

Phân tích chi tiết các bộ phận chính của buồng phun cát
Phân tích chi tiết các bộ phận chính của buồng phun cát giúp người vận hành nắm rõ chức năng, tối ưu hiệu quả và giảm thiểu sự cố trong sản xuất bề mặt kim loại. Mời bạn cùng bỏ túi chi tiết cấu tạo của bộ phận này bên dưới đây:
Buồng phun chính
Buồng phun được làm từ thép dày 3-5mm chịu mài mòn, thiết kế kín với cửa kính quan sát trong suốt và vách lót cao su bố vải chống va đập từ hạt mài. Bên trong có đèn LED chiếu sáng chống nổ, găng tay thao tác (đối với loại tủ nhỏ) và hệ thống khóa liên động an toàn để tránh mở cửa khi máy chạy.
Vòi và súng phun
Vòi phun carbide hoặc boron carbide tạo luồng hạt mài đều dưới áp lực khí nén 4-8 bar, quyết định độ nhám bề mặt và tuổi thọ lên đến 500 giờ sử dụng. Súng phun bằng nhôm nhẹ gồm thân súng, chụp béc và dây dẫn kép (khí nén + hạt mài), dễ thay thế để duy trì hiệu suất phun liên tục.
Hệ thống thu hồi và lọc bụi
Hệ thống thu hồi dùng thanh trượt hoặc băng tải gầu đưa hạt từ hố chứa lên cyclone phân ly, tách bụi mịn 99% và tái sử dụng 90-95% hạt mài, tiết kiệm chi phí vật liệu. Bộ lọc cartridge kết hợp quạt hút mạnh xử lý bụi độc hại, xả qua thùng kín đảm bảo môi trường xưởng sạch sẽ theo tiêu chuẩn Việt Nam.
Bảng điều khiển và an toàn
Bảng điều khiển PLC (Mitsubishi/Siemens) với màn hình cảm ứng, cảm biến áp suất và nút cơ tự động cảnh báo tắc nghẽn hoặc hết hạt. Hệ thống an toàn bao gồm van xả áp khẩn cấp, khóa cửa liên động và nút dừng E-stop, giảm 70% rủi ro tai nạn lao động.

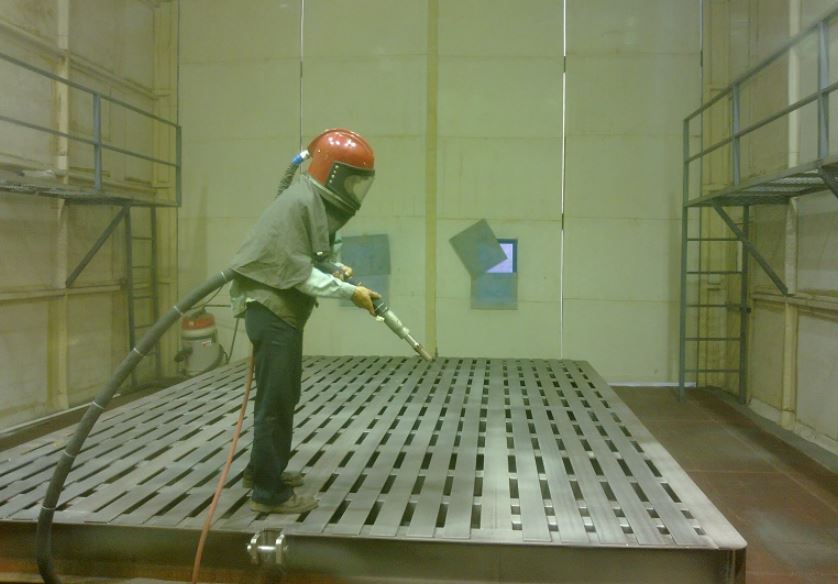

Hướng dẫn vận hành buồng phun cát dựa trên cấu tạo
Việc vận hành buồng phun cát dựa trên cấu tạo giúp tối ưu hiệu quả làm sạch bề mặt, giảm hao mòn thiết bị và đảm bảo an toàn lao động theo quy trình chuẩn công nghiệp. Các bước vận hành bộ phận này ở máy phun cát như sau:
Bước 1: Chuẩn bị và kiểm tra
Bạn hãy kiểm tra nguồn điện ổn định, mở van khí nén và điều chỉnh áp suất 4-8 bar phù hợp với hạt mài qua đồng hồ đo trên bảng điều khiển PLC. Bật quạt hút cyclone và hệ thống lọc bụi, kiểm tra đèn LED buồng phun sáng rõ, đảm bảo cửa kín và khóa liên động hoạt động. Nạp hạt mài sạch vào phễu sau sàng lọc, vệ sinh sơ sản phẩm để tránh tắc vòi carbide.
Bước 2: Khởi động và phun
Đưa sản phẩm vào buồng, đóng kín cửa và khởi động bàn đạp chân hoặc nút PLC để cấp khí vào súng phun. Giữ súng cách bề mặt 15-30cm, góc phun 45-60 độ, di chuyển đều để hạt mài từ cyclone phân ly phủ đồng đều, theo dõi cảm biến áp suất tránh tắc nghẽn. Giám sát qua kính quan sát, điều chỉnh lưu lượng nếu bề mặt inox/thép yêu cầu nhám khác nhau.
Bước 3: Kết thúc và vệ sinh
Ở bước 3, bạn hãy dừng bàn đạp, dùng súng thổi khí làm sạch sản phẩm và chờ bụi hút hết qua filter cartridge trước khi lấy ra. Tắt quạt hút, đèn, van khí nén theo thứ tự, xả thùng bụi kín và kiểm tra vòi phun carbide có mòn không. Cuối cùng, tiến hành lập checklist hàng ngày dựa trên cấu tạo để tái sử dụng 90-95% hạt mài.
Trên đây là chi tiết cấu tạo buồng phun cát từng bộ phận cụ thể mà bạn nên biết. Hiểu sâu cấu tạo buồng phun cát là chìa khóa giúp kỹ thuật viên làm chủ quy trình, từ kiểm tra khung chịu lực đến giám sát áp suất 4-8 bar. Nếu còn bất kỳ câu hỏi nào về bộ phận này, bạn hãy để lại thông tin bình luận bên dưới nhé!
