Nguyên lý hoạt động máy phun bi là sử dụng lực cơ học để bắn các hạt mài lên bề mặt vật liệu, giúp làm sạch và tạo nhám trước các công đoạn xi, mạ tiếp theo. Trong bài viết này, JieChu Việt Nam sẽ cùng bạn tìm hiểu nguyên lý vận hành cơ bản, cấu tạo và các dòng máy phun bi phổ biến hiện nay.

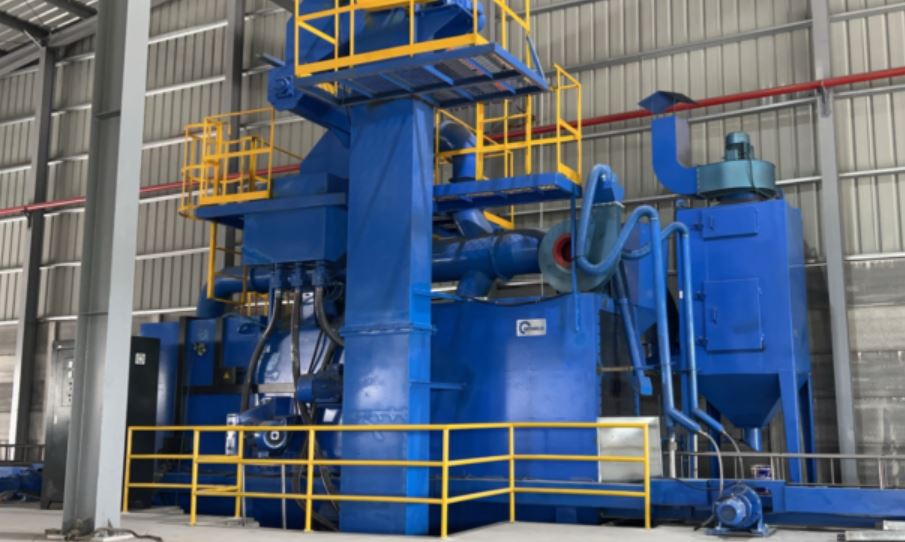

Máy phun bi là gì?
Máy phun bi (tên gọi khác là buồng phun bi, thùng phun bi) là thiết bị dùng để phun các hạt bi bằng thép, bi nhựa hoặc bi gốm với tốc độ cao 45 – 50 m/s nhằm làm sạch, tẩy sơn, tạo nhám và loại bỏ gỉ sét cho bề mặt của các vật liệu như gỗ, kính, đá và kim loại.
Cấu tạo của máy phun bi hoàn toàn khép kín và bao gồm các bộ phận chính sau:
- Buồng phun bi: Vỏ máy bên ngoài thường được làm từ tôn nguyên tấm dày 3mm, các vách ngăn bên trong được làm bằng cao su bố vải siêu bền bỉ để chịu lực tác động lớn.
- Hệ thống phun bi: Mỗi phòng phun bi có trang bị từ 1 – 4 đầu phun bi tùy theo quy mô sản xuất. Các đầu phun bi là bộ phận bắn các hạt mài lên bề mặt sản phẩm và được sản xuất theo tiêu chuẩn Cr, Ni > 27% siêu bền.
- Hệ thống thu hồi bi: Các hạt mài sau khi bắn sẽ rơi xuống bộ phận băng tải và được đưa đến hệ thống phân ly nhằm tách riêng bụi và hạt bi bằng các gầu tải.
- Hệ thống lọc bụi: Bụi khi đưa đến hệ thống lọc sẽ được xử lý bằng các filter lọc bụi và tiếp tục chuyển đến thùng chứa bụi.
- Bảng điều khiển: Bao gồm màn hình cảm ứng HMI và các nút cơ cho phép điều chỉnh chức năng như áp suất, thời gian phun và tốc độ phun.

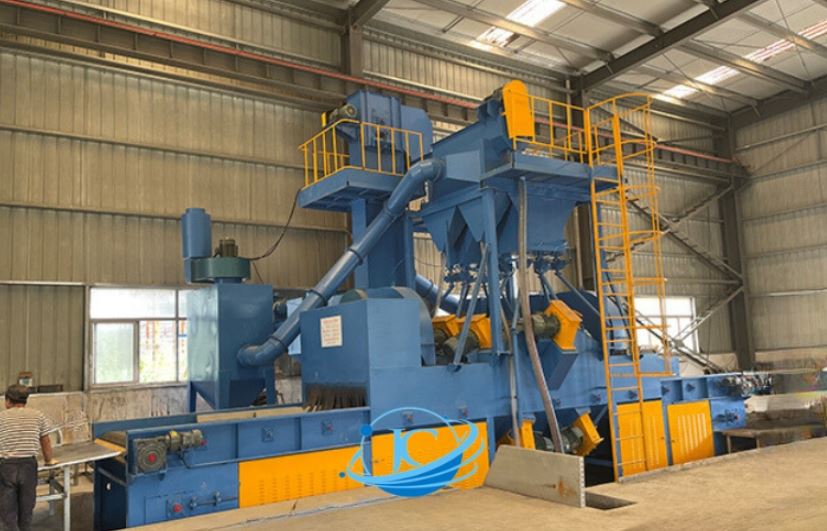

Nguyên lý hoạt động chung của máy phun bi
Nguyên lý hoạt động máy phun bi dựa trên động cơ quay trục bánh xe công tác hoặc khí nén để phun hạt mài với tốc độ cao lên bề mặt vật liệu cần làm sạch. Trong đó, các loại bi thép, bi nhựa, bi inox… sẽ được dẫn đến bánh công tác và phun văng trực tiếp lên bề mặt sản phẩm bằng đầu phun bi. Khi va chạm mạnh, các hạt bi sẽ loại bỏ lớp sơn cũ, gỉ sét và các vết bẩn khác.
Quy trình hoạt động của máy phun bi gồm các bước cơ bản sau:
- Bước 1: Đặt sản phẩm vào buồng phun bi
- Bước 2: Người điều khiển sẽ khởi động tuabin quay tốc độ cao và bắn bi vào bề mặt vật liệu cần xử lý
- Bước 3: Các hạt bi sau khi va chạm sẽ rơi xuống sàn, sau đó được thu hồi thông qua hệ thống băng tải và di chuyển đến bộ phận phân ly bi bụi
- Bước 4: Hệ thống tiến hành phân tách bi để tái sử dụng và loại bỏ bụi bẩn, tạp chất
- Bước 5: Toàn bộ quá trình sẽ được điều khiển từ tủ trung tâm, bạn có thể thay đổi thời gian, tốc độ và lưu thông số cài đặt theo sản phẩm.

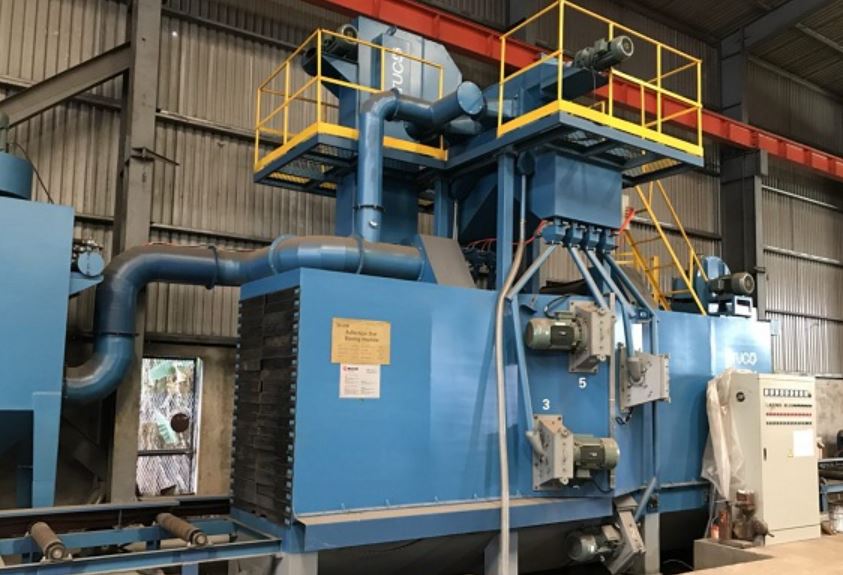

Phân loại máy phun bi và nguyên lý hoạt động từng loại
Máy phun bi được phân loại chủ yếu theo cơ chế phun (ly tâm và khí nén) và theo thiết kế (băng tải, móc treo, thùng đảo, giỏ lăn). Mỗi loại có nguyên lý hoạt động riêng phù hợp với kích thước và hình dạng vật liệu.
Máy phun bi ly tâm (bánh công tác)
Máy phun bi ly tâm sử dụng bánh văng quay tốc độ cao (thường 1000-3000 vòng/phút) để tạo lực ly tâm, đẩy hạt bi thép (đường kính 0.6-1.2mm) ra ngoài với vận tốc 70-80m/s va chạm bề mặt vật liệu, loại bỏ rỉ sét, vảy hàn và tạo độ nhám đều. Hệ thống thu hồi bi qua vít xoắn, gầu nâng và cyclon tách bụi, cho phép tái sử dụng bi lên đến 95%, phù hợp sản xuất lớn nhờ hiệu suất cao và tiết kiệm năng lượng.
Máy phun bi khí nén
Máy phun bi khí nén dùng áp suất khí (4-8 bar) từ máy nén để đẩy bi qua súng phun, tạo dòng bi tốc độ cao va đập bề mặt, linh hoạt điều chỉnh áp lực cho chi tiết phức tạp hoặc nhỏ. Bi sau va chạm rơi xuống sàn, được hút thu hồi qua hệ thống cyclon và sàng lọc, tái tuần hoàn liên tục với hiệu suất thấp hơn ly tâm nhưng dễ di chuyển và chính xác cao.
Máy phun bi móc treo
Máy móc treo hoạt động bằng cách treo vật liệu lớn (như kết cấu thép) trên móc quay 360 độ trong buồng kín, bi được phun từ turbine ly tâm đa vị trí quét toàn bề mặt. Hệ thống tự động xoay móc kết hợp di chuyển turbine đảm bảo phủ đều, bi thu hồi qua sàn lỗ sàng và gầu nâng, xử lý tải trọng lên đến vài tấn mỗi mẻ. Nguyên lý tập trung vào chuyển động đối lưu giữa vật liệu và dòng bi, lý tưởng cho dầm lớn hoặc tàu biển, tăng năng suất gấp 5-10 lần thủ công với độ sạch Sa2.5.
Máy phun bi băng tải/con lăn
Máy băng tải đưa vật liệu qua buồng phun trên băng cao su hoặc con lăn, bi ly tâm phun từ turbine hai bên với tốc độ đồng đều, làm sạch liên tục mà không dừng. Bi rơi xuống được vít xoắn đẩy về gầu nâng, tách bụi qua cyclon, cho phép sản xuất hàng loạt thép tấm dài đến 12m. Thiết kế tuyến tính này tối ưu hóa dòng chảy sản xuất, với cảm biến tự động điều chỉnh tốc độ băng phù hợp vật liệu, giảm lãng phí bi và bụi dưới 5%.
Máy phun bi thùng đảo/giỏ lăn
Máy thùng đảo lật thùng chứa chi tiết nhỏ (bu lông, ốc vít) trong khi turbine phun bi từ dưới lên, kết hợp lực đảo tạo va chạm đa hướng toàn diện bề mặt. Bi lớn hơn (1.5-2mm) được dùng để tăng cứng, thu hồi qua lưới sàng và hệ thống khí nén, xử lý 100-500kg/mẻ tùy kích thước thùng. Nguyên lý kết hợp rung lắc và phun ly tâm giúp làm sạch sâu cả khe hở, phù hợp ngành đúc cơ khí nhỏ, với thời gian chu kỳ 5-10 phút/mẻ đạt độ bóng cao.

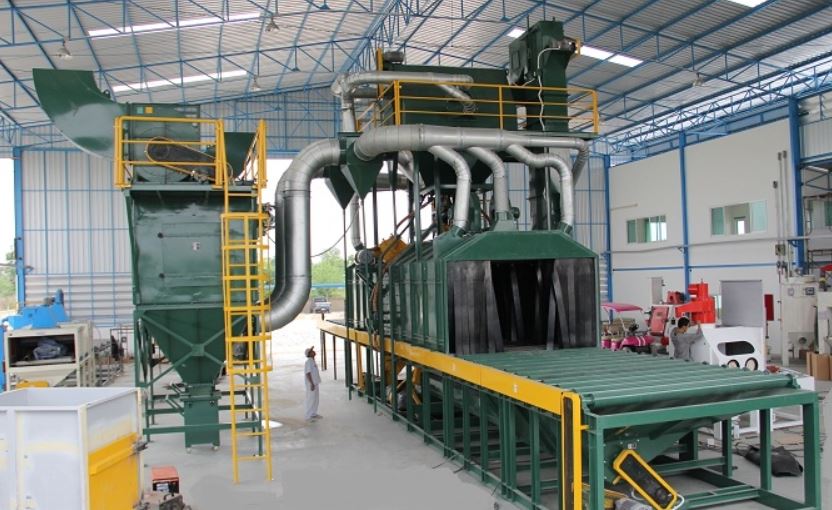

Quy trình vận hành máy phun bi
Quy trình vận hành máy phun bi đòi hỏi tuân thủ nghiêm ngặt các bước an toàn và kỹ thuật để đảm bảo hiệu quả làm sạch bề mặt kim loại. Cụ thể quy trình này gồm các bước cơ bản sau:
- Bước 1: Đặt sản phẩm vào buồng phun bi
- Bước 2: Người điều khiển sẽ khởi động tuabin quay tốc độ cao và bắn bi vào bề mặt vật liệu cần xử lý
- Bước 3: Các hạt bi sau khi va chạm sẽ rơi xuống sàn, sau đó được thu hồi thông qua hệ thống băng tải và di chuyển đến bộ phận phân ly bi bụi
- Bước 4: Hệ thống tiến hành phân tách bi để tái sử dụng và loại bỏ bụi bẩn, tạp chất
- Bước 5: Toàn bộ quá trình sẽ được điều khiển từ tủ trung tâm, bạn có thể thay đổi thời gian, tốc độ và lưu thông số cài đặt theo sản phẩm.
Hiểu rõ nguyên lý hoạt động máy phun bi không chỉ giúp doanh nghiệp lựa chọn đúng thiết bị mà còn tối ưu hiệu suất sản xuất và tiết kiệm chi phí. Nếu bạn đang tìm giải pháp máy phun bi làm sạch bề mặt chất lượng, vận hành ổn định, hãy liên hệ ngay JieChu Việt Nam để được tư vấn miễn phí ngay hôm nay.
