Nhu cầu dầm thép chất lượng cao ngày càng tăng, nhưng quy trình xử lý bề mặt thủ công vẫn tồn tại nhiều hạn chế. Công nghệ xử lý bề mặt dầm thép tự động xuất hiện như “cứu cánh”, sử dụng dây chuyền tự động hóa để phun sơn, mạ kẽm và kiểm tra bề mặt chỉ trong vài phút. Bài viết sau của JieChu Việt Nam sẽ cùng bạn tìm hiểu rõ công nghệ này từ A tới Z nhé!

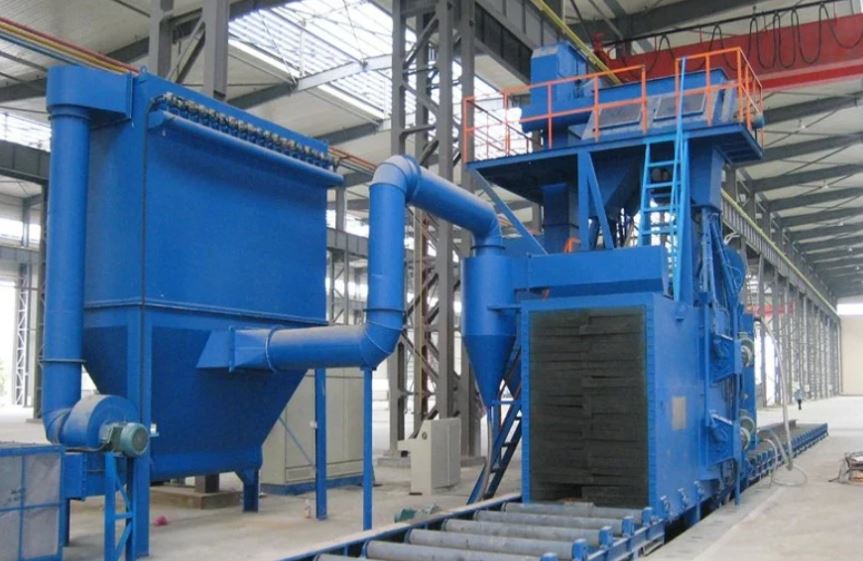

Tổng quan về công nghệ xử lý bề mặt dầm thép tự động
Công nghệ xử lý bề mặt dầm thép tự động là giải pháp tiên tiến sử dụng hệ thống máy móc tự động hóa để làm sạch, tạo nhám và phủ bảo vệ bề mặt dầm thép, thay thế phương pháp thủ công kém hiệu quả. Về nguyên lý làm việc thì dầm thép di chuyển qua buồng kín trên băng tải con lăn; đầu phun bi cánh văng bắn hạt bi thép (đường kính 0.5-2mm) với tốc độ 70-80m/s, va đập làm sạch và tạo nhám. Hệ thống thu hồi bi tuần hoàn lọc sạch bụi, tái sử dụng 95% bi, kết hợp PLC điều khiển tự động đảm bảo an toàn và đồng đều.
Trên thực tế, công nghệ này tập trung vào việc loại bỏ rỉ sét, sơn cũ, bụi bẩn trên dầm thép bằng phun bi thép tốc độ cao, tạo độ nhám đồng đều chuẩn SA 2.5 để lớp sơn bám dính tốt hơn. Đồng thời công nghệ cũng hỗ trợ tăng độ bền chống ăn mòn, kéo dài tuổi thọ kết cấu thép trong xây dựng cầu đường, nhà xưởng và nhà cao tầng.

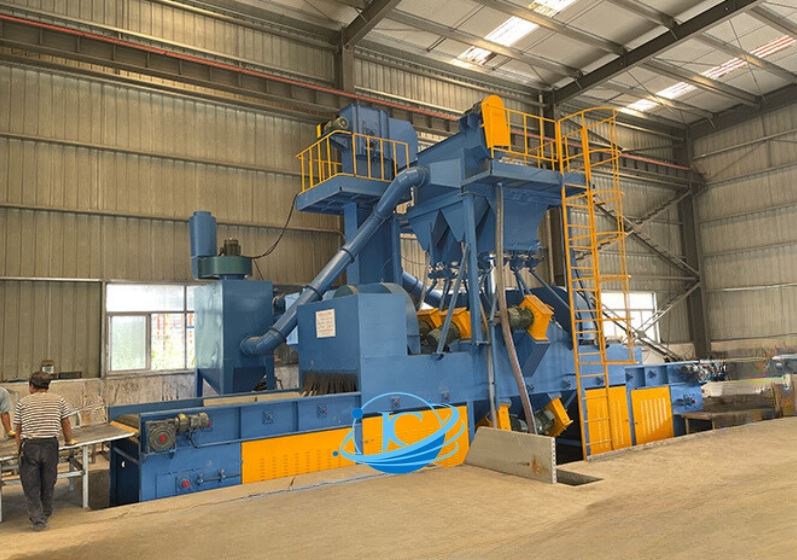

Các thành phần chính của công nghệ xử lý bề mặt dầm thép tự động
Công nghệ xử lý bề mặt dầm thép tự động bao gồm hệ thống thiết bị cốt lõi và hỗ trợ. Các thành phần này được thiết kế để vận hành liên tục trong môi trường công nghiệp, đảm bảo làm sạch, tạo nhám và phủ bảo vệ bề mặt dầm thép đạt chuẩn SA 2.5.
Thiết bị cốt lõi
- Buồng phun kín và đầu phun bi cánh văng: Đầu phun công suất lớn (tốc độ bi 70-80m/s) bắn hạt bi thép (0.5-2mm) từ nhiều góc độ, làm sạch rỉ sét và tạo nhám đồng đều trên dầm dài đến 20m
- Băng tải con lăn tự động: Vận chuyển dầm thép qua buồng phun liên tục, chịu tải nặng (hàng trăm tấn/tháng), giảm thao tác thủ công
- Hệ thống thu hồi bi thép: Tái tuần hoàn 95% bi qua sàng lọc, tách bụi và tạp chất, kết hợp quạt hút công suất cao.
Công nghệ hỗ trợ
- Hệ thống xử lý bụi và lọc khí: Bộ lọc túi hoặc cyclone giảm phát thải bụi dưới 10mg/m³, đảm bảo an toàn môi trường và lao động
- Hệ thống phun sơn/mạ tự động: Robot ABB/Fanuc hoặc vòi phun áp lực cao phủ epoxy/kẽm sau làm sạch, tích hợp sấy hồng ngoại
- Cảm biến và kiểm soát chất lượng: Camera AI, laser đo độ dày lớp phủ và phát hiện khuyết điểm thời gian thực.
Hệ thống điều khiển
- PLC/SCADA và phần mềm tích hợp: Điều khiển tự động toàn quy trình, màn hình HMI hiển thị dữ liệu, hỗ trợ IoT kết nối đám mây để bảo trì dự đoán
- Các thành phần này phối hợp tăng năng suất gấp 5 lần, phù hợp nhà máy thép, với chi phí vận hành thấp nhờ tái sử dụng vật liệu.

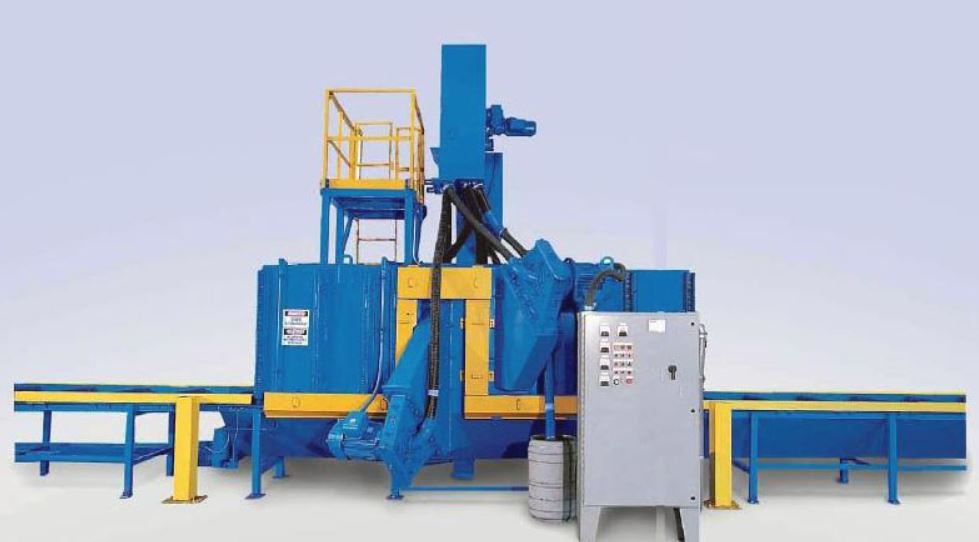

Ưu – Nhược điểm của công nghệ xử lý bề mặt dầm thép tự động
Công nghệ xử lý bề mặt dầm thép tự động mang lại hiệu quả vượt trội so với phương pháp thủ công, nhưng cũng tồn tại một số hạn chế cần cân nhắc khi đầu tư.
Ưu điểm nổi bật
- Hiệu quả làm sạch cao và đồng đều: Loại bỏ hoàn toàn rỉ sét, sơn cũ, tạp chất đạt chuẩn SA 2.5, tạo độ nhám lý tưởng (Ra 40-70μm) giúp lớp phủ bảo vệ bám dính tối ưu, tăng tuổi thọ dầm thép lên 50%
- Tăng năng suất sản xuất: Xử lý liên tục 20-50 tấn/giờ qua băng chuyền, gấp 3-5 lần thủ công, phù hợp nhà máy lớn
- Tiết kiệm chi phí dài hạn: Giảm 40% nhân công, tái sử dụng 95% bi thép, hạ chi phí vận hành 30% sau 2 năm sử dụng
- An toàn lao động và thân thiện môi trường: Buồng kín + hệ thống lọc bụi giảm phát thải dưới 10mg/m³, hạn chế tiếp xúc bụi độc hại cho công nhân
- Chất lượng ổn định: AI kiểm soát thời gian thực, tỷ lệ lỗi dưới 0.1%, dữ liệu truy xuất hỗ trợ bảo trì dự đoán.
Nhược điểm cần lưu ý
- Chi phí đầu tư ban đầu cao: Hệ thống đầy đủ từ 5-20 tỷ VND tùy công suất, đòi hỏi không gian nhà xưởng rộng (ít nhất 500m²).
- Yêu cầu kỹ thuật cao: Cần kỹ sư PLC/SCADA chuyên nghiệp để vận hành, bảo trì định kỳ phức tạp (mỗi 6 tháng).
- Phụ thuộc nguồn lực: Tiêu thụ điện lớn (100-300kW/h), gián đoạn nếu thiếu bi thép dự phòng hoặc sự cố băng chuyền.
- Không linh hoạt với sản phẩm nhỏ/lẻ: Tối ưu cho dầm dài >6m, kém hiệu quả với chi tiết nhỏ hoặc sản xuất không liên tục.
Công nghệ này lý tưởng cho doanh nghiệp sản xuất quy mô, giúp cạnh tranh quốc tế nhưng cần lập kế hoạch tài chính kỹ lưỡng.

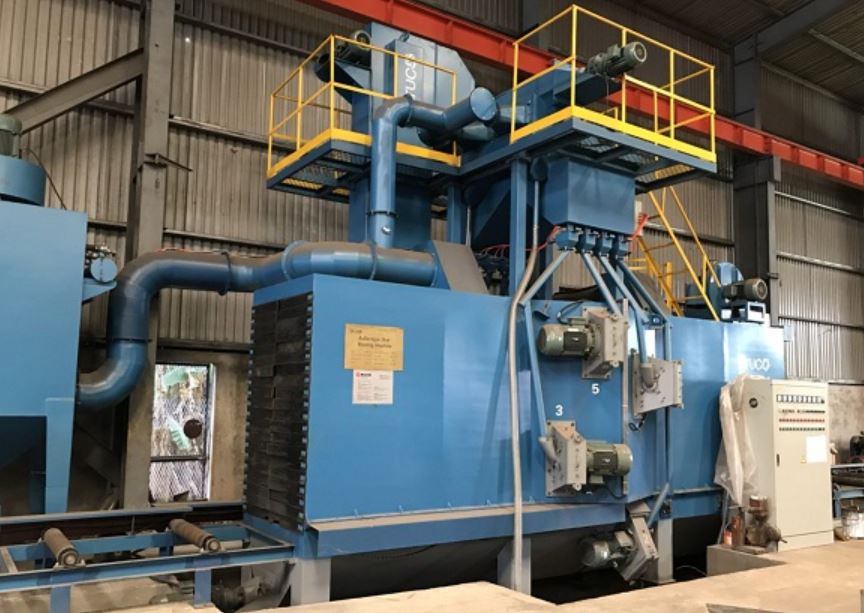

Quy trình xử lý bề mặt dầm thép tự động chi tiết
Quy trình xử lý bề mặt dầm thép tự động được thực hiện liên tục qua hệ thống băng chuyền, đảm bảo độ sạch SA 2.5 và độ nhám đồng đều cho lớp phủ bảo vệ bám dính tối ưu
- Bước 1 – Kiểm tra và làm sạch ban đầu: Dầm thép được đưa vào hệ thống bằng băng tải con lăn; cảm biến quét kiểm tra khuyết điểm, sau đó phun áp lực cao loại bỏ bụi bẩn lớn và dầu mỡ sơ bộ.
- Bước 2 – Xử lý hóa học tiền phun: Ngâm tự động trong bể axit loãng (5-10%) để loại bỏ oxit sắt. Đồng thời tiến hành rửa trung hòa bằng nước phun áp lực cao và sấy sơ bộ bằng khí nóng.
- Bước 3 – Phun bi làm sạch và tạo nhám chính: Đầu phun cánh văng bắn hạt bi thép (0.6-1.2mm) tốc độ 70-80m/s từ 6-8 góc độ, va đập loại bỏ hoàn toàn rỉ sét/sơn cũ, tạo nhám Ra 40-70μm chuẩn SA 2.5.
- Bước 4 – Thu hồi và lọc bi thép: Bi rơi xuống được vít tải đưa về sàng lọc rung, tách bụi tạp chất, quạt ly tâm tái tuần hoàn 95% bi sạch vào phễu chứa.
- Bước 5 – Phủ lớp bảo vệ tự động: Robot phun sơn epoxy hoặc mạ kẽm nhúng nóng áp lực cao, phủ đều 60-120μm. Song song cần chiếu tia hồng ngoại sấy khô ở 180-200°C trong 10-15 phút.
- Bước 6 – Kiểm tra chất lượng cuối: Camera AI + laser đo độ dày lớp phủ, kiểm tra khuyết điểm, dữ liệu lưu đám mây, tự động loại sản phẩm lỗi dưới 0.1%.
- Bước 7 – Đóng gói và xuất kho: Dầm được làm nguội tự nhiên, quét mã QR truy xuất nguồn gốc, xếp chồng tự động bằng AGV và bọc màng chống ẩm.
Trên đây JieChu Việt Nam đã cùng bạn tìm hiểu công nghệ xử lý bề mặt dầm thép tự động từ A tới Z rồi nhé. Nếu còn bất kỳ câu hỏi nào về công nghệ này, bạn hãy để lại bình luận bên dưới để cùng giải mã nhanh!
