Máy mài phẳng CNC được phân thành nhiều loại dựa trên thiết kế trục chính và cấu tạo bàn máy, trong đó phổ biến nhất là trục chính ngang bàn qua lại, trục chính ngang bàn quay và trục chính đứng. Mỗi dòng máy sở hữu ưu điểm riêng về tốc độ gia công, khả năng xử lý bề mặt và độ chính xác, phù hợp cho các nhu cầu gia công cơ khí từ chi tiết nhỏ đến phôi có diện tích lớn yêu cầu độ hoàn thiện cao.
Phân loại các dòng máy mài phẳng CNC hiện nay
Thực tế, máy mài bề mặt phẳng CNC được phân loại dựa trên hai yếu tố cốt lõi: Hướng lắp đặt của trục chính và hình dạng cấu trúc của bàn làm việc.
Máy mài phẳng CNC trục ngang – Bàn tịnh tiến
Đây là dòng máy phổ biến nhất trong các xưởng. Đặc điểm cấu trúc của dòng này là trục chính nằm ngang và tích hợp bàn làm việc hình chữ nhật di chuyển tịnh tiến qua lại liên tục bên dưới viên đá xoay.
Về phân khúc vật liệu tối ưu, dòng máy mài phẳng trục ngang bàn qua lại cực kỳ chuyên trị các chi tiết dạng thanh dài, dẹt ngang hoặc các tấm thép lớn. Ưu điểm lớn nhất của sản phẩm là khả năng tạo ra độ phẳng bề mặt tối đa, kiểm soát dung sai sai lệch ở mức cực kỳ nhỏ, đảm bảo yêu cầu cho những sản phẩm yêu cầu khắt khe.
Máy mài phẳng CNC trục ngang – Bàn quay tròn
Khác với dòng bàn tịnh tiến, máy mài trục ngang bàn quay sở hữu trục đĩa đá mài nằm ngang phối hợp với đế mài gá phôi xoay tròn liên tục ngay dưới đĩa đá. Cấu trúc độc đáo này giúp lực cắt phân bố đều hơn theo vòng tròn.
Đối với các biên dạng gia công đặc thù, bàn làm việc của dòng máy này có khả năng nghiêng linh hoạt theo các góc độ lập trình sẵn. Ví dụ, khi bạn cần mài các chi tiết dạng đĩa côn, lưỡi cắt tròn hoặc các bề mặt hình học phức tạp, đây sẽ là lựa chọn phù hợp nhất.
Máy mài phẳng CNC trục đứng – Bàn tịnh tiến
Nếu các dòng trục ngang sử dụng phần cạnh bên của đá để cắt gọt, thì máy mài trục đứng bàn qua lại lại có trụ chính đặt thẳng đứng vuông góc với bàn máy. Lúc này, chu trình mài sẽ sử dụng mặt phẳng của đá mài gốm hoặc đá mài kim cương để tiếp xúc trực tiếp với bề mặt phôi.
Nhờ diện tích tiếp xúc lớn, hiệu suất cắt gọt của dòng máy này rất đáng nể. Máy cho phép bóc tách và loại bỏ lượng dư bề mặt phôi siêu lớn trong thời gian ngắn, rất thích hợp cho công đoạn gia công thô các tấm phôi thô trước khi chuyển sang các bước gia công tinh.
Máy mài phẳng CNC trục đứng – Bàn quay tròn
Sự kết hợp giữa trục chính đặt thẳng đứng và cơ cấu bàn máy xoay tròn liên tục đã tạo nên một dòng máy mài phẳng trục đứng bàn quay có năng suất thực tế thuộc hàng cao nhất. Thiết kế này sinh ra là để tối ưu cho quy trình gia công hàng loạt chi tiết nhỏ. Thay vì gá từng miếng phôi, người thợ có thể xếp hàng chục chi tiết nhỏ xung quanh bàn quay tròn, máy sẽ gia công liên tục với tốc độ cắt gọt nhanh và đảm bảo độ đồng đều giữa các sản phẩm trong cùng một mẻ.
Thiết bị mài phẳng CNC phân loại theo số trục tọa độ và hệ thống điều khiển
Bên cạnh cấu trúc cơ học, công nghệ mài chính xác CNC còn được phân cấp dựa trên số lượng trục di chuyển và độ thông minh của hệ thống điều khiển số. Có thể bắt gặp các dòng máy cơ bản từ 2 trục (X, Y), máy phổ thông 3 trục (X, Y, Z để tạo chiều sâu), cho đến dòng cao cấp như máy mài CNC 5 trục (tích hợp thêm trục quay A và trục xoay C).
Đặc biệt, cơ chế kiểm soát chuyển vị của máy cũng quyết định trực tiếp tới giá thành và chất lượng:
- Hệ thống điều khiển số vòng bán kín: Đo lường gián tiếp qua góc quay của mô tơ, giá thành vừa phải, độ chính xác khá tốt.
- Hệ thống điều khiển vòng kín: Tích hợp thước đo tuyến tính trực tiếp trên bàn máy, giúp bộ so sánh của thiết bị CNC nhận chuyển vị thực tế và hiệu chỉnh ngay lập tức, đem lại độ ổn định vận hành ở mức rất cao.
Cấu tạo và nguyên lý vận hành của công nghệ mài CNC
Để máy mài phẳng CNC vận hành trơn tru và đạt độ chính xác gia công lên tới 0.001 mm, đòi hỏi sự phối hợp hoàn hảo của hàng loạt cụm chi tiết cơ điện tử cao cấp bên trong. Cụ thể cấu tạo của thiết bị gồm có các bộ phận:
Thân máy và khung bệ đỡ
Thân máy mài phẳng thường được làm bằng gang đúc nguyên khối cấu trúc nặng. Trọng lượng lớn của bệ gang giúp triệt tiêu hoàn toàn các rung động thứ cấp phát sinh trong quá trình đá mài ma sát với phôi kim loại, giữ cho toàn bộ hệ thống luôn vững chãi.
Trục chính máy mài (Spindle Motor)
Đây chính là bộ phận cốt lõi, cung cấp tốc độ quay siêu cao cho đá mài. Động cơ trục chính phải được cân bằng động cực tốt để tránh hiện tượng đảo trục, hướng lắp đặt sẽ được cố định theo dạng ngang hoặc đứng tùy thuộc vào loại máy như đã phân tích ở phần trên.
Bàn làm việc và cơ cấu gá đặt phôi (Bàn máy)
Để giữ phôi không bị văng ra dưới lực cắt lớn, máy mài phẳng CNC bắt buộc phải ứng dụng bàn từ gá phôi. Bàn từ này sử dụng lực hút nam châm điện cực mạnh để cố định chặt thép khuôn mẫu (SKD11, P20) hoặc các chi tiết kim loại từ tính cao.
Bộ điều khiển CNC và hệ thống truyền động
Bộ điều khiển CNC đóng vai trò như bộ não, trực tiếp tiếp nhận và xử lý mã lệnh G-code được dịch ra từ phần mềm CAD/CAM. Sau đó, mạch điều khiển khuếch đại công suất trước tín hiệu lệnh, điều khiển động cơ bước hoặc hệ thống điều khiển Servo phối hợp với băng dẫn hướng và vít bi truyền động để kiểm soát dịch chuyển trục một cách chuẩn xác từng micromet.
Vật liệu cắt mài (Đá mài/Bánh mài)
Máy mài phẳng CNC sử dụng đá mài xoay tròn để loại bỏ lượng dư bề mặt phôi. Tùy vào giai đoạn gia công, người ta sẽ lựa chọn:
- Đá mài gốm: Có giá thành hợp lý, chuyên dùng để phá thô, mài mòn bề mặt chi tiết gia công.
- Đá mài kim cương: Sử dụng vật liệu liên kết bằng hợp chất gốm hoặc kim loại, mang lại độ bóng bề mặt thứ cấp cao và tinh xảo.
Các hệ thống trợ động phụ trợ
Một chiếc máy hoàn chỉnh không thể thiếu hệ thống bôi trơn tự động để bơm dầu liên tục, bảo vệ cơ cấu băng trượt khỏi bị kẹt do phôi kim loại và bụi đá bám vào. Kèm theo đó là hệ thống phun dung dịch làm mát cắt gọt để giải nhiệt cho vùng mài và bộ phận lọc bụi mài giúp hút sạch các hạt bụi li ti, bảo vệ sức khỏe người vận hành.
Ứng dụng của máy mài bề mặt phẳng CNC
Nhờ khả năng loại bỏ lỗi bằng hệ thống tự động hóa, máy mài bề mặt phẳng CNC xuất hiện ở hầu hết các công đoạn hoàn thiện sản phẩm cuối cùng của nhiều ngành công nghiệp then chốt:
Ngành chế tạo khuôn mẫu và lòng khuôn
Trong mảng này, độ phẳng và độ chính xác là yếu tố sống còn. Máy mài phẳng CNC chuyên dùng để gia công các tấm tháp khuôn, lõi khuôn yêu cầu dung sai khắt khe tuyệt đối từ các mác thép tấm gia công đặc biệt như SKD11 hay P20. Nếu bề mặt khuôn không phẳng, sản phẩm nhựa hoặc kim loại đúc ra sẽ bị lỗi ngay lập tức.
Sản xuất và hoàn thiện linh kiện máy móc, phụ tùng
Các chi tiết máy như thanh dẫn hướng, đệm phẳng, vòng bi, trục truyền động sau khi trải qua quá trình nhiệt luyện thường bị biến dạng nhẹ. Lúc này, quy trình mài phẳng sẽ tạo ra độ phẳng bề mặt dung sai nhỏ, giúp các chi tiết này đạt được bề mặt tinh, lắp ráp khít khao và vận hành êm ái.
Công nghệ xử lý bề mặt kim loại tấm khổ lớn
Giống như máy phun cát, máy mài phẳng còn có công dụng rất lớn trong việc làm nhẵn mịn, loại bỏ vết bavia, mối hàn, gỉ sét trên bề mặt thép tấm gia công hoặc thép không gỉ (Inox). Đối với nhu cầu thẩm mỹ cao, máy kết hợp với các bánh nỉ, bánh xơ dừa để đánh bóng kim loại, đánh xước hoặc tạo xước hairline hoàn hảo trên inox tấm.
Ứng dụng trong các ngành công nghệ cao đặc thù
Nhờ độ chính xác tuyệt đối, các dòng máy mài phẳng CNC nhiều trục còn tham gia vào chuỗi sản xuất thiết bị bay hàng không, cấy ghép nha khoa, và chế tạo các dụng cụ y tế phức tạp phục vụ ngành phẫu thuật, thẩm mỹ.

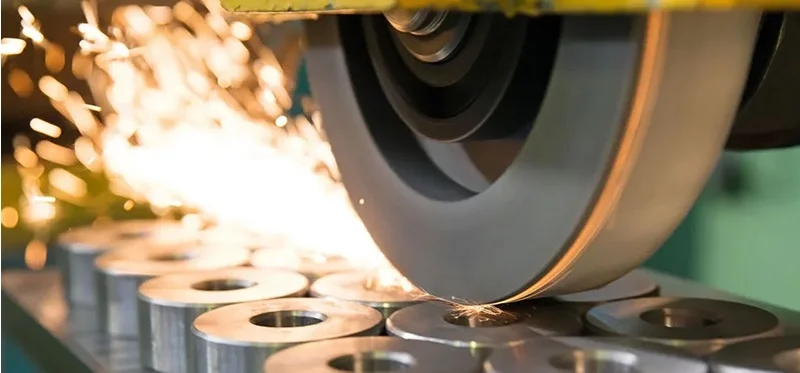

Yếu tố quyết định độ bền và tuổi thọ hệ thống máy mài
Khi đầu tư một hệ thống máy mài phẳng CNC, bất kỳ chủ doanh nghiệp nào cũng mong muốn thiết bị có tuổi thọ dài lâu. Qua kinh nghiệm thực tế, chuyên gia Nguyễn Thế Hạnh đã đúc kết được độ bền của máy sẽ chịu ảnh hưởng lớn từ các yếu tố sau:
Chất lượng linh kiện cơ khí cốt lõi cấu thành
Một chiếc máy tốt phải có nền móng tốt. Khả năng chịu tải và chống mài mòn của các bộ phận như vít bi truyền động, trục chính và băng dẫn hướng tuyến tính quyết định đến 70% tuổi thọ máy. Các dòng máy sử dụng thân gang đúc nguyên khối luôn có độ bền cơ học cao hơn hẳn các dòng khung hàn thông thường.
Công tác vệ sinh và bảo dưỡng kỹ thuật định kỳ
Tương tự công nghệ bắn cát đánh bóng kim loại, trong quá trình cắt gọt, đá mài loại bỏ lượng dư bề mặt phôi và tạo ra lượng bụi gốm, bụi kim loại cực lớn. Nếu bộ phận lọc bụi mài hoạt động kém, bụi sẽ đi vào dây trượt, gây kẹt và mài mòn cơ cấu băng trượt. Do đó, việc người thợ sử dụng khăn lau mềm để lau chùi bàn mài, băng trượt mỗi cuối ngày là bắt buộc. Bên cạnh đó, tần suất hoạt động của hệ thống bôi trơn tự động cũng cần được kiểm tra để đảm bảo dầu mỡ luôn điền đầy các khớp tịnh tiến.
Sự ổn định của hệ thống điện và dòng điện nguồn
Các thiết bị CNC đòi hỏi lượng điện năng lớn và tính ổn định cực cao để điều khiển các bo mạch điện tử mịn màng. Hệ thống nguồn điện máy CNC phải đáp ứng tiêu chuẩn pha là nguồn điện 3 pha ổn định. Nếu dòng điện trồi sụt liên tục, các bộ khuếch đại dòng Servo điều khiển sẽ rất nhanh bị cháy, động cơ trục chính cũng dễ bị om dây, giảm tuổi thọ đáng kể.
Tải trọng và chế độ gia công vật liệu
Của bền tại người, việc cài đặt chiều sâu cắt gọt lý tưởng, phù hợp với độ cứng của vật liệu cần mài sẽ giúp máy không bị quá tải. Việc ép máy chạy quá công suất hoặc mài các vật liệu không đúng chỉ định sẽ khiến trục chính nhanh chóng bị rơ lắc.
Hướng dẫn vận hành giúp tối ưu hiệu suất và độ bền máy
Vận hành máy CNC không chỉ đòi hỏi sự chính xác trong lập trình mà còn yêu cầu kỷ luật an toàn nghiêm ngặt để bảo vệ con người lẫn thiết bị. Dưới đây là quy trình chuẩn mà JieChu Việt Nam khuyên các bạn nên áp dụng:
Quy trình kiểm tra kỹ thuật bắt buộc trước khi gia công
- Trước khi nhấn nút khởi động, người vận hành cần dùng tay quay kiểm tra xem đá mài có bị kẹt hay không.
- Đảm bảo đĩa mài và trục chính quay theo chiều kim đồng hồ (chiều quay tiêu chuẩn).
- Kiểm tra các phím dừng khẩn cấp đã ở vị trí OFF.
- Bật máy và thiết lập chế độ chạy không tải khoảng 5 phút. Việc này giúp dầu bôi trơn đi đều các trục và ổn định nhiệt độ trục chính trước khi bước vào tải thực tế.
Kiểm soát và phân loại vật liệu phôi đầu vào
- Máy mài phẳng chỉ được phép xử lý các vật liệu cho phép như sắt, thép, inox.
- Bạn tuyệt đối không dùng máy mài phẳng CNC để gia công các phôi kim loại nhôm/magie hoặc gỗ trên cùng hệ thống. Bụi nhôm và magie khi kết hợp với tia lửa mài cực kỳ dễ gây ra nguy cơ bắn lửa, cháy nổ nghiêm trọng trong hệ thống hút bụi.
Quy tắc an toàn bảo vệ trong suốt chu trình mài tự động
- Tất cả các cửa bảo vệ của máy mài phẳng CNC phải được đóng chặt trong suốt quá trình hoạt động để tránh dung dịch làm mát và mảnh vỡ đá mài (nếu có sự cố) văng ra ngoài.
- Tuyệt đối không thay thế linh kiện, không gá lại phôi hoặc thò tay vào vùng làm việc khi trục chính đang xoay tròn. Khi có sự cố, hãy nhấn nút dừng khẩn cấp ngay lập tức.
- Tắt hoàn toàn nguồn điện ngay sau khi kết thúc ca làm việc và không dùng máy nữa.
Trang bị phòng hộ cho người vận hành trực tiếp
Dù máy có hệ thống cửa bảo vệ kín, người thợ đứng máy vẫn bắt buộc phải trang bị đầy đủ đồ bảo hộ lao động đạt chuẩn:
- Khẩu trang chuyên dụng lọc bụi mịn cắt gọt.
- Kính bảo hộ mắt chống tia lửa và bụi đá.
- Găng tay bảo hộ có độ bám tốt (nhưng lưu ý không dùng găng tay quá rộng khi thao tác gần các trục quay gá phôi).
- Giày bảo hộ mũi thép chống vật nặng rơi rớt.
Hỏi đáp nhanh về máy mài phẳng CNC (FAQs)
1. Đá mài kim cương có tốt hơn đá mài gốm thông thường không?
Không thể nói cái nào tốt hơn vì chúng phục vụ mục đích khác nhau. Đá mài gốm lý tưởng cho việc mài phá thô, loại bỏ lượng lớn vật liệu một cách nhanh chóng với chi phí rẻ. Trong khi đó, đá mài kim cương mang lại độ bóng bề mặt thứ cấp cao, cực kỳ mịn màng và chuyên trị các loại vật liệu siêu cứng như hợp kim, gốm sứ kỹ thuật.
2. Tại sao bàn máy mài phẳng CNC nhanh bị mất độ chính xác?
Nguyên nhân phổ biến nhất là do bụi và phôi mài lọt vào dây trượt do hệ thống gạt bụi bị mòn hoặc người vận hành lười vệ sinh bằng dẻ lau mềm. Ngoài ra, việc hệ thống bôi trơn tự động bị nghẹt khiến các băng dẫn hướng bị ma sát khô cũng là lý do khiến bàn máy nhanh bị rơ, mài không còn phẳng.
3. Dùng nguồn điện 1 pha để chạy máy mài phẳng CNC không?
Hầu hết các dòng máy mài phẳng CNC công nghiệp hiện nay đều bắt buộc sử dụng nguồn điện 3 pha ổn định để đảm bảo công suất cho động cơ trục chính và hệ thống điều khiển Servo. Các dòng máy nhỏ mini dùng điện 1 pha chỉ thích hợp cho việc gia công mẫu thử hoặc chi tiết siêu nhỏ, không đáp ứng được tải công nghiệp.
Hy vọng bài viết này đã giúp các bạn hiểu rõ máy mài phẳng CNC có mấy loại, cấu tạo, ứng dụng, độ bền của dòng máy này. Việc chọn đúng loại máy và vận hành an toàn sẽ giúp doanh nghiệp tối ưu năng suất vượt trội. Nếu có bất kỳ thắc mắc nào, bạn hãy để lại bình luận ngay bên dưới đây nhé!
