Trục gắn cánh phun cát là bộ phận truyền chuyển động từ động cơ đến cụm cánh văng của máy phun bi ly tâm, giúp hạt mài được phóng lên bề mặt cần xử lý. Trục cong, mòn cổ trục hoặc hỏng ren có thể khiến máy rung và phát tiếng ồn bất thường. Khi chọn trục thay thế, cần đối chiếu kích thước và kiểu kết nối với model máy. JieChu Việt Nam tư vấn lựa chọn linh kiện phù hợp cho từng thiết bị.

Trục gắn cánh phun cát là gì?

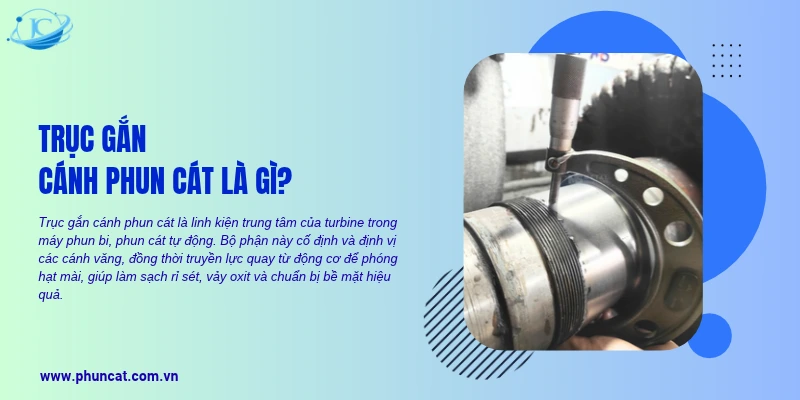

Trục gắn cánh phun cát, hay trục rotor đầu văng bi, là linh kiện trung tâm của turbine trong máy phun bi, phun cát tự động. Bộ phận này cố định và định vị các cánh văng, đồng thời truyền lực quay từ động cơ để phóng hạt mài như bi thép hoặc cát kỹ thuật lên bề mặt kim loại với vận tốc cao, giúp làm sạch rỉ sét, vảy oxit và chuẩn bị bề mặt hiệu quả.

Trục gắn cánh phun cát là linh kiện trung tâm của turbine trong máy phun bi, phun cát tự động

Cấu tạo và kích thước phổ biến

Cấu tạo trục gắn cánh phun cát gồm 5 bộ phận: Thân trục chính, đầu lắp đĩa và cánh, vòng bi và gối đỡ, đuôi trục, ống bảo vệ trục. Chi tiết từng bộ phận như sau:

Bộ phận	Cấu tạo và chức năng
Thân trục chính	Chế tạo từ thép hợp kim chịu tải như 40Cr, 45# hoặc SCM440, được tôi cứng bề mặt và gia công chính xác để đảm bảo độ đồng tâm, hạn chế rung lắc.
Đầu lắp đĩa và cánh	Có rãnh then hoặc mặt bích để cố định đĩa chia hạt và mâm gá cánh văng; thường dùng khóa hoặc ren ngược hướng quay nhằm tránh cánh bị văng ra khi hoạt động.
Vòng bi và gối đỡ	Dùng vòng bi tốc độ cao, chịu lực tốt; gối đỡ được thiết kế kín và tích hợp phớt chắn cát để ngăn bụi mài mòn xâm nhập.
Đuôi trục	Có rãnh then để lắp buly khi truyền động bằng dây đai, hoặc khớp nối mềm khi kết nối trực tiếp với trục động cơ.
Ống bảo vệ trục	Bọc thép hoặc cao su chịu mài mòn ở khu vực gần buồng phun, giúp hạn chế hạt mài bắn phá trực tiếp vào thân trục.

Kích thước trục phụ thuộc vào công suất turbine và đường kính đầu văng bi:

Với turbine 2,2–4 kW, thân trục thường có đường kính 25–30 mm, chiều dài 250–350 mm;
Dòng 5,5–7,5 kW thường dùng trục Ø35–45 mm, dài 350–450 mm;
Còn turbine 11–15 kW có thể dùng trục Ø50–60 mm, dài 450–600 mm.

Khi thay trục hoặc cánh phun, cần cân bằng động toàn bộ cụm và kiểm tra phớt chắn cát để tránh rung mạnh, hỏng vòng bi và kéo dài tuổi thọ thiết bị.

Vị trí lắp đặt trục rotor đầu văng bi trên máy

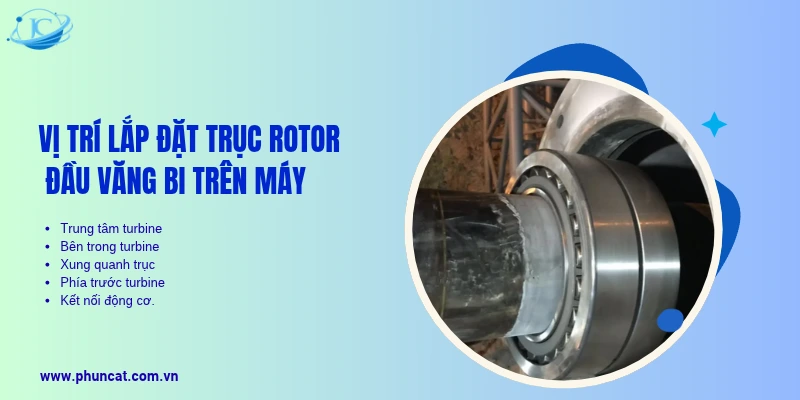

Trục gắn cánh phun cát được lắp đặt tại trung tâm của đầu phun bi trên máy phun cát tự động dạng cánh văng. Trục này kết nối trực tiếp với động cơ hoặc hệ truyền động, đi qua vỏ đầu phun và giữ cố định bánh chia hạt cùng các cánh văng để phóng hạt mài lên bề mặt gia công.

Cụ thể vị trí lắp đặt linh kiện này như sau:

Trung tâm turbine: Trục nằm ở tâm đầu phun bi, truyền chuyển động quay từ động cơ đến bánh chia hạt và cánh văng.
Bên trong turbine: Trục giữ cố định bánh chia hạt (impeller) và tay gá cánh phun, đảm bảo các bộ phận quay đồng tâm với nhau.
Xung quanh trục: Các cánh phun cát được chèn vào rãnh của đĩa chia và phân bố đều theo dạng cánh quạt quanh trục.
Phía trước turbine: Ống định hướng (control cage) che chắn và điều chỉnh hướng bắn của hạt mài ra đúng khu vực cần làm sạch.
Kết nối động cơ: Trục được nối với motor bằng khớp nối mềm hoặc truyền động gián tiếp qua buly và dây đai, tùy thiết kế máy.

Khi lắp đặt, cần đảm bảo trục thẳng hàng và đồng tâm tuyệt đối với động cơ; lệch tâm có thể gây rung mạnh, mòn nhanh cánh phun và hỏng vòng bi. Cũng cần kiểm tra đúng chiều quay của động cơ, lắp ống định hướng và cánh phun đúng hướng để hạt cát bắn ra đúng vị trí.

Cuối cùng, siết chặt bu-lông hãm ở tâm trục vừa đủ và dùng long đền khóa để tránh tự nới lỏng khi turbine quay ở tốc độ khoảng 2.000–3.000 vòng/phút.

Dấu hiệu cần thay trục gắn cánh phun cát

Khi trục gắn cánh phun cát bị mòn, cong hoặc lệch tâm, máy có thể rung mạnh, giảm hiệu suất phun và gây hư hỏng vòng bi, cánh phun. Vì vậy, cần nhận biết sớm các dấu hiệu bata thường trên bộ phận này để thay thế kịp thời, tránh tai nạn và hư hỏng lan rộng.

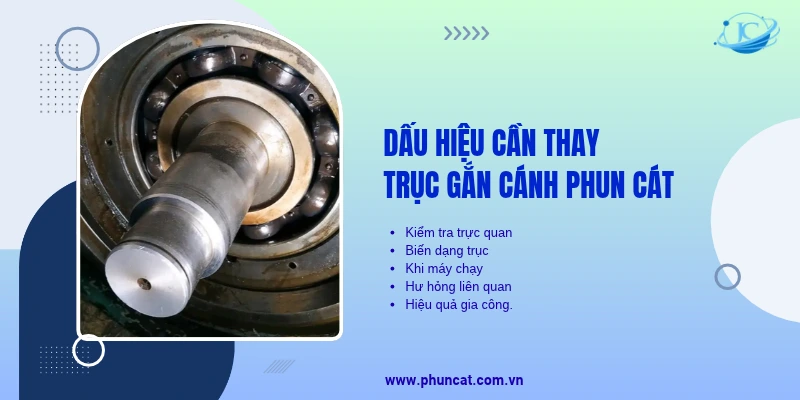

Dấu hiệu cần thay trục cánh phun cát cụ thể:

Kiểm tra trực quan: Trục bị mòn khuyết, rỗ bề mặt, có rãnh sâu do hạt mài xâm nhập; ren hoặc chốt định vị bị mòn, biến dạng, cháy ren khiến cánh phun không cố định chắc chắn.
Biến dạng trục: Trục bị cong nhẹ hoặc xuất hiện vết nứt chân chim do mất cân bằng lực, dị vật kẹt vào hoặc va đập; đây là dấu hiệu nguy hiểm vì trục có thể gãy khi vận hành.
Khi máy chạy: Đầu phun rung lắc dữ dội, phát ra tiếng ồn bất thường, tiếng rít hoặc tiếng kim loại va đập; hiệu suất phun giảm và tia hạt mài bị lệch hướng.
Hư hỏng liên quan: Vòng bi thay mới nhưng nhanh nóng, rơ hoặc vỡ; cánh phun và đĩa chia bi mòn nhanh bất thường do trục định vị sai, gây cọ xát lệch.
Hiệu quả gia công: Bề mặt sản phẩm được làm sạch không đều, lực bắn hạt mài giảm rõ rệt, độ nhám và chất lượng xử lý bề mặt không ổn định.

Cách chọn trục thay thế phù hợp

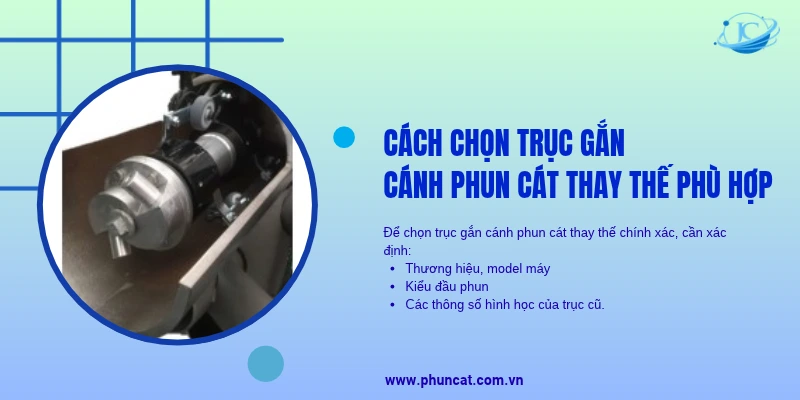

Để chọn trục gắn cánh phun cát thay thế chính xác, cần xác định thương hiệu, model máy, kiểu đầu phun và các thông số hình học của trục cũ:

Cách chọn trục gắn cánh phun cát thay thế phù hợp

Thương hiệu và model máy: Kiểm tra nhãn máy để xác định hãng và mã đầu phun, ví dụ Wheelabrator, Disa, Pangborn, Gostol, Tochu, Kaitai hoặc dòng Q32, Q37, Q69.
Đường kính trục: Đo bằng thước cặp tại vị trí lắp vòng bi và đầu gắn cánh phun để đảm bảo tương thích với gối đỡ và mâm cánh.
Chiều dài trục: Đo tổng chiều dài từ đầu này sang đầu kia của trục cũ, tránh chọn trục quá dài hoặc quá ngắn gây lệch tâm khi lắp.
Rãnh then và ren: Xác định chiều rộng, chiều sâu, chiều dài rãnh then cùng kiểu ren thuận hay ngược, bước ren để lắp đúng puly, đĩa chia và đai ốc hãm.
Kiểu truyền động: Với trục đúc liền cốt motor, cần mua đúng linh kiện chính hãng hoặc thay nguyên cụm rotor; với trục rời gắn puly, có thể chọn theo kích thước hình học và kiểu gối đỡ.
Chất liệu: Ưu tiên thép hợp kim như 40Cr, Cr12MoV hoặc thép đã qua tôi luyện để chịu xung kích, chống mài mòn trong môi trường hạt mài tốc độ cao.
Cân bằng động: Trục thay thế phải được cân bằng động chuẩn; trục lệch tâm có thể gây rung mạnh, hỏng nhanh vòng bi và làm vỡ cánh phun.

Báo giá trục gắn cánh phun cát

Giá trục gắn cánh phun cát không cố định mà phụ thuộc vào đường kính trục, chiều dài, công suất turbine, kiểu truyền động và xuất xứ linh kiện. Trục chính đầu phun thường có giá tham khảo từ 1,5–5 triệu đồng/trục, trong khi cụm đầu phun hoàn chỉnh có thể dao động 10–35 triệu đồng/bộ.

Linh kiện	Mức giá tham khảo	Yếu tố ảnh hưởng
Trục gắn cánh phun cát	1,5–5 triệu đồng/trục	Đường kính cốt trục, chiều dài, loại vòng bi đi kèm và dòng máy.
Cụm đầu phun hoàn chỉnh	10–35 triệu đồng/bộ	Bao gồm vỏ, trục, cánh văng, bộ chia; giá tăng theo công suất motor khoảng 4–15 kW.
Trục nhập khẩu chính hãng	Cao hơn hàng gia công nội địa	Đảm bảo độ chính xác, cân bằng động và độ bền khi vận hành tốc độ cao.
Trục gia công theo yêu cầu	Thay đổi theo bản vẽ và số lượng	Phụ thuộc chất liệu, dung sai gia công, xử lý nhiệt và yêu cầu cân bằng động.

Kết luận

Trục gắn cánh phun cát là linh kiện nhỏ nhưng có ảnh hưởng lớn đến độ ổn định, hiệu suất và tuổi thọ của máy phun bi ly tâm. Nếu doanh nghiệp đang cần thay thế hoặc đặt gia công trục gắn cánh phun cát, hãy liên hệ ngay JIE CHU Việt Nam để gửi model máy, kích thước và hình ảnh linh kiện cũ. Đội ngũ kỹ thuật sẽ tư vấn cấu hình phù hợp, báo giá chi tiết và hỗ trợ lựa chọn linh kiện đúng chuẩn cho thiết bị của bạn.
