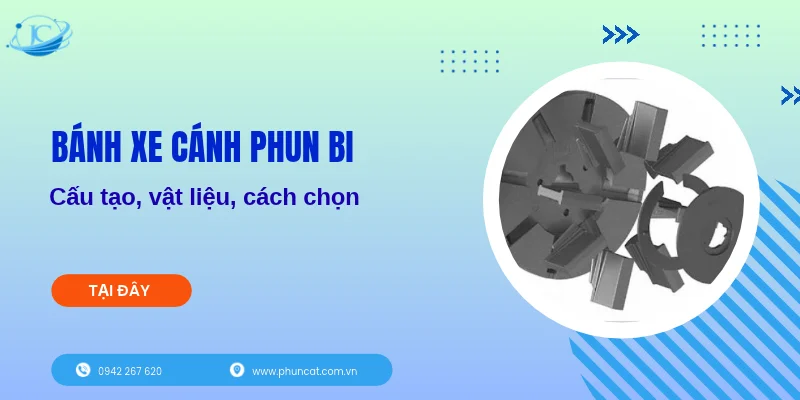

Bánh xe cánh phun bi: Cấu tạo, vật liệu, cách chọn

Bánh xe cánh phun bi, còn gọi là đầu văng bi hoặc tuabin phun bi, là bộ phận cốt lõi giúp gia tốc và văng hạt bi thép lên bề mặt kim loại để tẩy gỉ, loại bỏ bavia, làm sạch hoặc tạo nhám. Thiết bị gồm bánh công tác, cánh phun, hộp điều khiển hướng bi và bộ phận phân phối bi. JieChu Việt Nam cung cấp giải pháp phù hợp cho nhiều dòng máy phun bi công nghiệp.

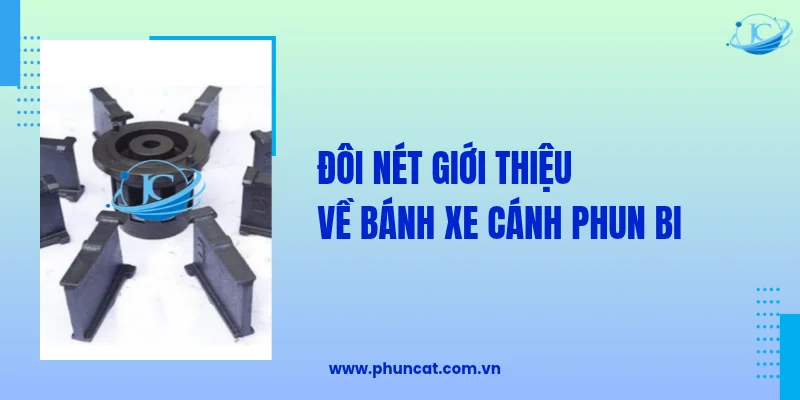

Bánh xe cánh phun bi là gì?

Bánh xe cánh phun bi là cụm chi tiết cơ khí đảm nhiệm quá trình gia tốc hạt bi trong máy phun bi. Khi động cơ truyền chuyển động quay đến bánh công tác, các cánh phun chuyển động với tốc độ cao và truyền động năng cho hạt bi. Sau đó, bi được định hướng và văng lên bề mặt sản phẩm với lực đủ lớn để loại bỏ lớp gỉ, oxit, cặn đúc hoặc tạo độ nhám theo yêu cầu.

So với phương pháp phun bi bằng khí nén, hệ thống tuabin phun bi sử dụng năng lượng cơ học trực tiếp để gia tốc hạt mài. Vì vậy, bánh xe cánh phun bi có ảnh hưởng lớn đến năng suất, độ đồng đều của bề mặt và mức tiêu hao hạt bi.

Bộ phận này thường xuất hiện trong nhiều thiết bị như:

• Máy phun bi dạng treo.
• Máy phun bi dạng tumbl.
• Máy phun bi bàn xoay.
• Máy phun bi băng tải.
• Máy phun bi dạng lưới.
• Máy phun bi làm sạch thép tấm, thép hình.
• Máy phun bi chi tiết đúc và linh kiện cơ khí.
• Hệ thống phun bi tự động hoặc dây chuyền xử lý bề mặt.

Thông số kỹ thuật của bánh xe cánh phun bi

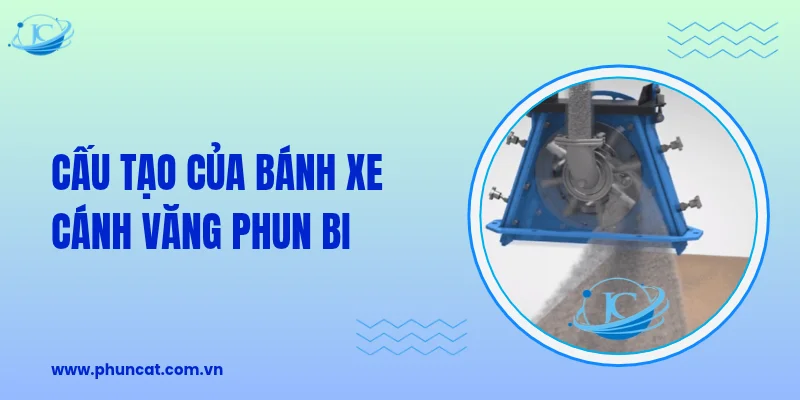

Cấu tạo của bánh xe cánh văng phun bi

Tùy thiết kế từng nhà sản xuất, cấu tạo có thể khác nhau. Tuy nhiên, một cụm bánh xe cánh phun bi công nghiệp thường gồm các bộ phận chính sau:

Bánh công tác

Bánh công tác là bộ phận quay trung tâm, được kết nối với trục truyền động từ động cơ. Khi hoạt động, bánh công tác tạo chuyển động quay cho hệ thống cánh phun. Độ chính xác gia công, độ cân bằng động và khả năng chịu tải của bánh công tác ảnh hưởng trực tiếp đến độ ổn định của tuabin. Bánh bị mất cân bằng có thể tạo rung động, tiếng ồn và làm tăng tải lên ổ bi, trục hoặc động cơ.

Cánh phun

Cánh phun là chi tiết tiếp xúc trực tiếp với dòng hạt bi tốc độ cao. Cánh có nhiệm vụ tiếp nhận, gia tốc và định hướng hạt bi trước khi chúng được văng lên sản phẩm. Đây thường là bộ phận chịu mài mòn mạnh nhất. Sau thời gian sử dụng, cánh có thể bị mòn cạnh, mòn mặt tiếp xúc hoặc biến dạng. Vì vậy, chất lượng vật liệu cánh phun có vai trò quan trọng đối với tuổi thọ thiết bị.

Bộ phân phối bi

Bộ phân phối đưa hạt bi từ hệ thống thu hồi vào vùng hoạt động của bánh công tác. Việc cấp bi ổn định giúp duy trì lưu lượng phun và hạn chế hiện tượng phân bố hạt không đều. Nếu bộ phân phối bị lệch hoặc tắc nghẽn, lượng bi đi vào tuabin có thể thay đổi, khiến hiệu quả xử lý bề mặt không ổn định.

Hộp điều khiển hướng bi

Bộ phận này giúp xác định vị trí và hướng dòng bi trước khi hạt được cánh phun gia tốc. Điều chỉnh đúng vị trí cấp bi giúp tận dụng hiệu quả vùng làm việc của cánh và hạn chế va chạm không cần thiết.

Trục, ổ bi và các chi tiết truyền động

Trục truyền động đưa mô-men xoắn từ động cơ đến bánh công tác. Ổ bi giúp cụm quay vận hành ổn định ở tốc độ cao. Khi ổ bi xuống cấp hoặc trục bị lệch, toàn bộ cụm tuabin có thể xuất hiện rung động. Vì vậy, kiểm tra bánh xe cánh phun bi cần kết hợp kiểm tra cả hệ thống truyền động.

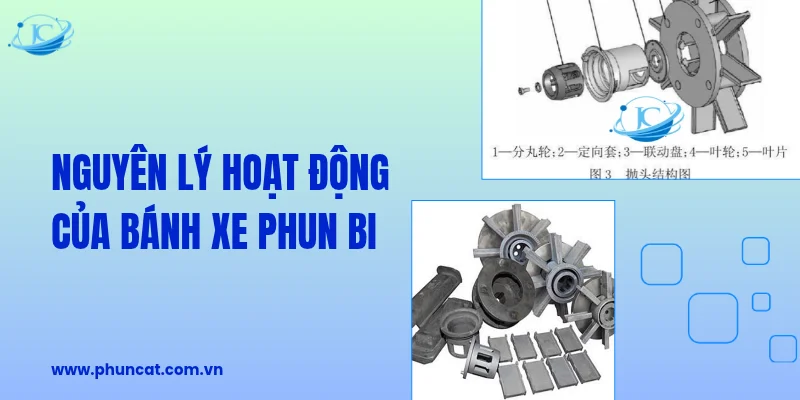

Nguyên lý hoạt động của bánh xe phun bi

Nguyên lý hoạt động có thể hình dung theo chuỗi: Hệ thống cấp bi → bộ phân phối → bánh công tác → cánh phun → hạt bi được gia tốc → bề mặt sản phẩm.

Khi máy khởi động, động cơ làm quay bánh công tác. Hạt bi thép được đưa đến khu vực trung tâm của tuabin. Dưới tác động của cánh quay, hạt bi được tăng tốc và văng theo hướng đã thiết lập.

Dòng hạt bi tác động liên tục lên bề mặt kim loại, từ đó:

• Loại bỏ gỉ sét.
• Làm sạch oxit.
• Loại bỏ cát đúc và cặn bám.
• Tẩy lớp phủ hoặc tạp chất phù hợp.
• Loại bỏ một số dạng ba via.
• Tạo nhám bề mặt.
• Chuẩn bị bề mặt trước khi sơn hoặc phủ bảo vệ.

Hiệu quả thực tế không chỉ phụ thuộc vào bánh xe cánh phun bi mà còn liên quan đến tốc độ quay, lưu lượng bi, kích thước hạt, độ cứng hạt, khoảng cách và thời gian phun.

Vật liệu chế tạo bánh xe cánh phun bi

Do phải làm việc trong môi trường có hạt mài liên tục, vật liệu chế tạo là yếu tố cần quan tâm khi lựa chọn phụ tùng.

Thép hợp kim chịu mài mòn

Một số bánh công tác và cánh phun sử dụng thép hợp kim có khả năng chịu va đập và chống mài mòn tốt. Đây là lựa chọn phổ biến cho các hệ thống làm việc với cường độ cao.

Gang hoặc vật liệu đúc chịu mài mòn

Một số chi tiết trong cụm tuabin có thể được chế tạo bằng vật liệu đúc có độ cứng và khả năng chống mài mòn phù hợp với điều kiện làm việc.

Vật liệu có độ cứng cao cho cánh phun

Cánh phun thường cần khả năng chống mài mòn tốt hơn các chi tiết thông thường do tiếp xúc trực tiếp với hạt bi. Tùy thiết kế, nhà sản xuất có thể sử dụng vật liệu có độ cứng cao hoặc xử lý nhiệt để kéo dài tuổi thọ.

Khi thay thế, không nên chỉ quan tâm đến kích thước lắp đặt. Vật liệu và độ cứng của cánh phun cần phù hợp với loại hạt bi, tốc độ quay và cường độ sử dụng.

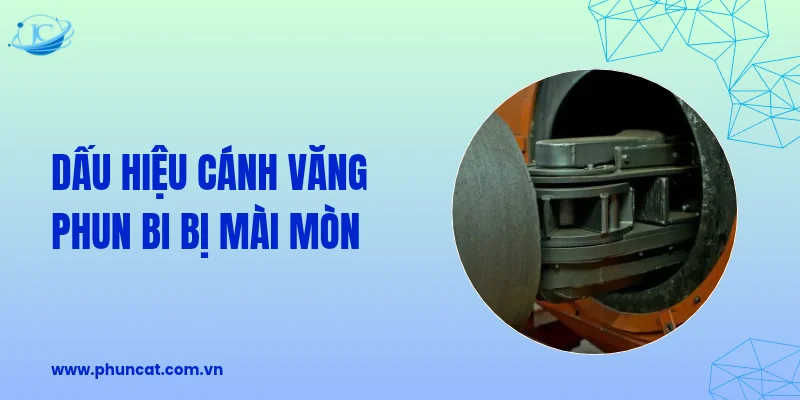

Dấu hiệu cánh văng phun bi bị mài mòn

Cánh phun và các chi tiết trong cụm tuabin thường bị hao mòn dần theo thời gian. Một số dấu hiệu cần kiểm tra gồm:

Hiệu quả làm sạch giảm

Máy vẫn hoạt động nhưng thời gian xử lý kéo dài hơn trước hoặc bề mặt sản phẩm không đạt độ sạch mong muốn.

Bề mặt xử lý không đồng đều

Một số khu vực trên sản phẩm được làm sạch tốt trong khi khu vực khác còn gỉ hoặc cặn. Nguyên nhân có thể liên quan đến hướng phun, cánh phun hoặc hệ thống cấp bi.

Lưu lượng bi thay đổi

Dòng bi phun ra không ổn định có thể xuất phát từ bộ phân phối, hệ thống tuần hoàn bi hoặc các chi tiết trong tuabin.

Rung và tiếng ồn bất thường

Rung động tăng có thể liên quan đến mất cân bằng bánh công tác, cánh bị hư hỏng, trục lệch hoặc ổ bi xuống cấp.

Cánh phun bị mòn rõ rệt

Quan sát trực tiếp khi bảo dưỡng có thể phát hiện cánh bị mỏng, mòn không đều, nứt hoặc biến dạng. Khi xuất hiện những dấu hiệu trên, doanh nghiệp nên dừng máy theo quy trình an toàn và kiểm tra cụm tuabin thay vì tiếp tục vận hành kéo dài.

Khi nào cần thay bánh xe cánh phun bi?

Không có một thời gian thay thế cố định cho mọi loại máy. Tuổi thọ phụ tùng phụ thuộc vào:

• Công suất và tốc độ quay.
• Lưu lượng hạt bi.
• Loại hạt sử dụng.
• Kích thước và độ cứng hạt.
• Số giờ vận hành mỗi ngày.
• Vật liệu cánh.
• Điều kiện bảo dưỡng.
• Mức độ mài mòn thực tế.

Do đó, doanh nghiệp nên xây dựng lịch kiểm tra định kỳ và thay thế dựa trên tình trạng thực tế thay vì chỉ căn cứ vào số giờ hoạt động.

Cách lựa chọn bánh xe cánh phun bi phù hợp

Để chọn đúng phụ tùng, cần đối chiếu thông tin của máy hiện có.

Xác định model máy

Model và thương hiệu máy là thông tin quan trọng đầu tiên. Cùng là máy phun bi nhưng kích thước, kết cấu và cách lắp tuabin có thể khác nhau.

Kiểm tra kích thước lắp đặt

Cần đo và đối chiếu:

• Đường kính bánh công tác.
• Kích thước cánh.
• Đường kính trục.
• Vị trí lỗ lắp.
• Chiều quay.
• Khoảng cách lắp đặt.

Sai lệch kích thước có thể khiến phụ tùng không thể lắp đặt hoặc làm việc không ổn định.

Kiểm tra công suất động cơ

Công suất động cơ cần phù hợp với bánh công tác và tốc độ thiết kế. Không nên tự ý lắp tuabin có thông số khác biệt lớn so với cấu hình ban đầu.

Xác định loại hạt bi

Hạt thép, steel grit, inox shot hoặc các loại hạt khác có đặc tính mài mòn khác nhau. Loại hạt càng phù hợp với mục đích xử lý thì hiệu suất tổng thể càng ổn định và phụ tùng càng dễ kiểm soát tuổi thọ.

Xác định yêu cầu bề mặt

Nếu mục tiêu là tẩy gỉ nhanh, làm sạch cặn đúc hoặc tạo nhám trước sơn, cấu hình tuabin có thể khác với dây chuyền cần hoàn thiện bề mặt hoặc xử lý chi tiết có hình dạng phức tạp.

JieChu Việt Nam – Giải pháp bánh xe cánh phun bi cho máy công nghiệp

Trong quá trình vận hành máy phun bi, phụ tùng tuabin ảnh hưởng trực tiếp đến khả năng gia tốc và phân bố hạt mài. Vì vậy, lựa chọn đúng bánh xe cánh phun bi giúp doanh nghiệp duy trì hiệu suất xử lý và hạn chế thời gian dừng máy.

JieChu Việt Nam cung cấp giải pháp thiết bị và phụ tùng cho hệ thống phun cát, phun bi công nghiệp, hỗ trợ lựa chọn cấu hình dựa trên model máy và nhu cầu thực tế.

• Tư vấn theo cấu hình máy: Thông tin về model, kích thước, công suất và nhu cầu xử lý được sử dụng làm cơ sở để xác định phụ tùng phù hợp.
• Chú trọng vật liệu và khả năng chống mài mòn: Cánh phun và các chi tiết tuabin cần được lựa chọn phù hợp với loại hạt và cường độ vận hành.
• Đáp ứng nhiều ứng dụng: Giải pháp có thể phục vụ máy phun bi xử lý chi tiết đúc, linh kiện cơ khí, thép và nhiều sản phẩm công nghiệp khác.
• Hỗ trợ tối ưu hệ thống: Ngoài phụ tùng, doanh nghiệp có thể được tư vấn đồng bộ về hạt mài, thiết bị phun bi, hệ thống thu hồi và lọc bụi nhằm nâng cao hiệu quả vận hành.

Nếu doanh nghiệp đang cần thay thế cánh phun, bánh công tác hoặc phụ tùng tuabin, hãy liên hệ số điện thoại 0942 267 620 của JieChu Việt Nam và cung cấp model máy cùng hình ảnh, kích thước phụ tùng hiện tại. Đội ngũ kỹ thuật có thể hỗ trợ xác định cấu hình phù hợp, tư vấn giải pháp và báo giá theo nhu cầu thực tế.
