Máy phun bi không rung là thiết bị phục vụ xử lý vỏ khuôn trong quy trình đúc sáp. Máy kết hợp phun bi, tách vỏ khuôn và sàng lọc cát đúc, giúp các công đoạn diễn ra thuận tiện hơn. Bài viết của JieChu Việt Nam giới thiệu cấu tạo, nguyên lý hoạt động, ứng dụng và những yếu tố cần xem xét khi lựa chọn máy phù hợp với quy mô sản xuất.

Máy phun bi không rung là gì?

Máy phun bi không rung là thiết bị công nghiệp dùng để làm sạch, đánh bóng và loại bỏ rỉ sét, vảy oxit trên bề mặt kim loại mà không gây rung lắc mạnh khi vận hành. Thiết bị thường được tích hợp hệ thống chống rung và buồng làm việc khép kín, giúp hạn chế tiếng ồn, bụi và bảo vệ chi tiết gia công trong quá trình phun bi.

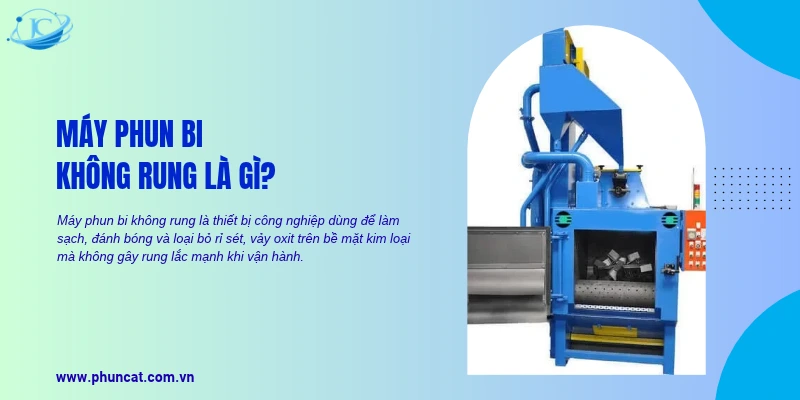

Máy phun bi không rung dùng làm sạch, đánh bóng và loại bỏ rỉ sét trên bề mặt kim loại mà không gây rung lắc mạnh

Thông số kỹ thuật sản phẩm

Hạng mục	Thông số tham khảo	Ghi chú
Tên thiết bị	Máy phun bi không rung	Dùng cho đúc sáp, tách vỏ khuôn, sàng cát
Kiểu vận hành	Bán tự động hoặc tự động	Tùy chọn theo dây chuyền sản xuất
Kích thước buồng xử lý	1.000 × 1.000 × 1.200 mm trở lên	Thiết kế theo kích thước vật đúc lớn nhất
Tải trọng tối đa	50 – 500 kg/mẻ	Có thể tùy biến cao hơn
Số vòi phun bi	2 – 8 vòi	Phụ thuộc công suất và diện tích buồng
Áp suất làm việc	4 – 7 bar	Điều chỉnh theo vật liệu và độ bám cát
Lưu lượng khí nén	3 – 10 m³/phút	Cần máy nén khí và hệ thống sấy khí phù hợp
Công suất tổng	7,5 – 30 kW	Gồm bơm, quạt hút bụi, sàng và động cơ phụ trợ
Nguồn điện	380V/50Hz/3 pha	Chuẩn phổ biến cho thiết bị công nghiệp
Dung tích bồn chứa bi	50 – 300 lít	Tăng theo sản lượng và thời gian vận hành
Mức ồn tham khảo	Dưới 85 dB tại vị trí vận hành	Có thể thay đổi theo áp suất và hệ thống cách âm
Năng suất xử lý	100 – 1.000 kg/giờ	Tùy cấu hình máy và loại vật đúc
Trọng lượng máy	500 – 3.000 kg	Thay đổi theo kích thước và cấu hình
Kích thước tổng thể	1.800 × 1.500 × 2.000 mm trở lên	Cần chừa không gian bảo trì và xuất nhập liệu

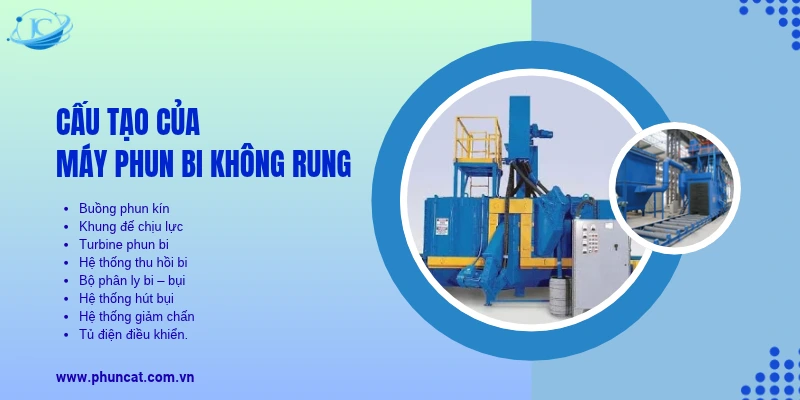

Cấu tạo của máy phun bi không rung

Cấu tạo máy phun bi không rung gồm buồng phun kín, turbine cân bằng động, hệ thống thu hồi bi, hút bụi và tủ điều khiển. Chi tiết chức năng từng bộ phận này như sau:

Buồng phun kín: Làm từ thép dày, thường lót cao su hoặc vật liệu chịu mài mòn; ngăn hạt bi và bụi thoát ra ngoài, đồng thời giảm xung lực khi bi va đập.
Khung đế chịu lực: Được chế tạo nguyên khối hoặc liên kết bằng bu-lông cường độ cao, kết hợp chân đế giảm chấn để giữ máy vững và hấp thụ rung động.
Turbine phun bi: Gồm cánh văng, trục quay và hộp điều khiển hướng bi; cánh văng được cân bằng động để giảm lực ly tâm gây rung khi quay tốc độ cao.
Hệ thống thu hồi bi: Dùng vít xoắn và gầu tải để thu gom bi đã phun cùng tạp chất, đảm bảo tuần hoàn liên tục và hạn chế kẹt, giật cục.
Bộ phân ly bi – bụi: Tách bi tốt, bi vỡ và bụi mịn bằng luồng khí kiểm soát, giúp bi tuần hoàn sạch hơn và giảm ma sát bất thường.
Hệ thống hút bụi: Quạt hút ly tâm tạo áp suất âm bên trong buồng; cartridge hoặc túi lọc loại bỏ bụi mịn, ngăn bụi tích tụ gây rung và giảm hiệu suất.
Hệ thống giảm chấn: Đệm hoặc chân cao su đặt dưới máy giúp cách ly rung động, hạn chế truyền rung xuống nền nhà xưởng.
Tủ điện điều khiển: Biến tần và PLC điều khiển tốc độ mô-tơ mượt mà, giảm sốc tải khi khởi động hoặc dừng máy.

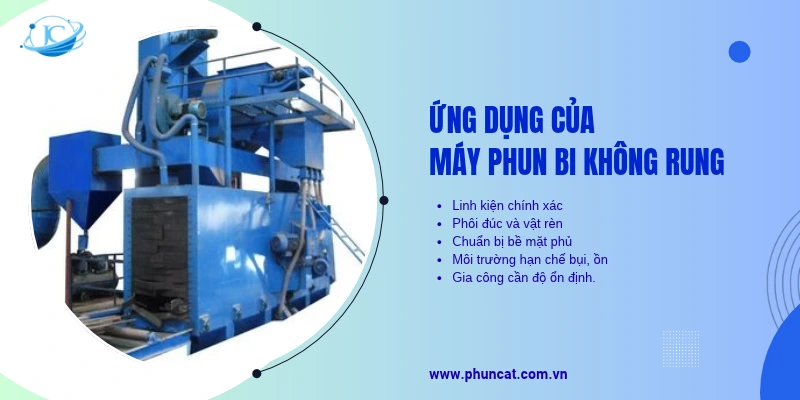

Ứng dụng của máy phun bi không rung

Máy phun bi không rung phù hợp ứng dụng với các chi tiết chính xác, sản phẩm nhỏ và môi trường sản xuất có yêu cầu cao về an toàn, vệ sinh công nghiệp.

Linh kiện chính xác: Làm sạch ba via, rỉ sét và đánh bóng chi tiết cơ khí tinh xảo, phụ tùng ô tô – xe máy, thiết bị y tế, linh kiện điện tử mà không làm biến dạng sản phẩm.
Phôi đúc và vật rèn: Loại bỏ cát cháy, lớp oxit và xỉ hàn trên bề mặt phôi đúc, vật rèn nhỏ trong xưởng đúc quy mô vừa và nhỏ.
Chuẩn bị bề mặt phủ: Tạo độ nhám chuẩn trước khi sơn, mạ điện hoặc phủ lớp chống ăn mòn, giúp tăng độ bám dính và tuổi thọ lớp phủ.
Môi trường hạn chế bụi, ồn: Phù hợp phân xưởng diện tích hẹp hoặc yêu cầu vệ sinh cao nhờ buồng kín và hệ thống thu hồi bụi tự động.
Gia công cần độ ổn định: Hạn chế rung động giúp bảo vệ chi tiết mỏng, tinh xảo và duy trì chất lượng xử lý bề mặt đồng đều.

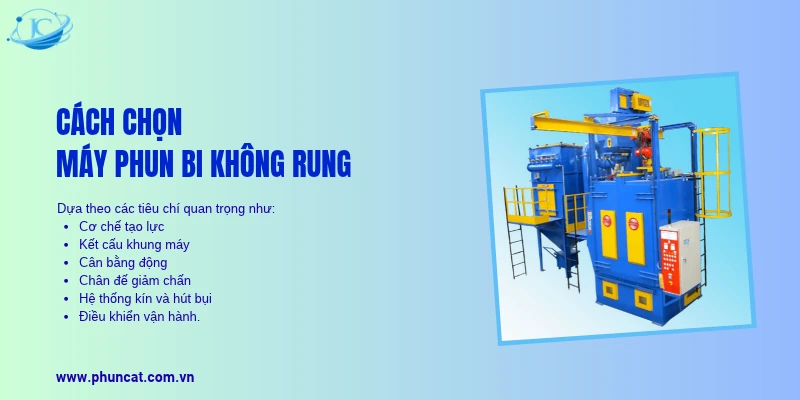

Cách chọn máy phun bi không rung

Để chọn máy phun bi vận hành êm, ổn định và hạn chế rung lắc, cần đánh giá đồng thời cơ chế phun, kết cấu khung máy, độ cân bằng của turbine và hệ thống giảm chấn.

Cơ chế tạo lực: Chọn turbine cánh văng được cân bằng động cho máy công nghiệp dạng treo, thùng đảo hoặc băng chuyền; với hệ thống khí nén, cần có bình tích áp và van điều áp để dòng bi ổn định.
Kết cấu khung máy: Ưu tiên khung thép dày, khối lượng lớn, có lớp lót chịu mài mòn như Mn13 để hấp thụ rung động và tăng tuổi thọ thiết bị.
Cân bằng động: Yêu cầu chạy thử không tải và có tải để kiểm tra turbine, bánh đà, mô-tơ có lệch tâm hay rung bất thường hay không.
Chân đế giảm chấn: Chọn máy có đệm cao su giảm chấn, bệ bê tông hoặc khung neo cố định chắc chắn để cách ly dao động truyền xuống sàn.
Hệ thống kín và hút bụi: Nên có buồng phun kín, hệ thống thu hồi bi và hút bụi hiệu quả nhằm giảm bụi, tiếng ồn và duy trì vận hành ổn định.
Điều khiển vận hành: Biến tần và PLC giúp khởi động, dừng máy mượt mà, tránh sốc tải và giảm rung động khi turbine hoạt động.

Trước khi mua, cần xác định rõ vật liệu cần xử lý, kích thước chi tiết, mức độ rỉ sét và năng suất yêu cầu để chọn đúng loại máy phun bi dạng treo, thùng đảo hay băng tải. Một thiết bị được cân bằng tốt, có hệ thống giảm chấn và bảo trì định kỳ sẽ giúp giảm hao mòn, tiết kiệm chi phí vận hành và đảm bảo chất lượng bề mặt sau phun đồng đều hơn.

Báo giá máy phun bi không rung

Trên thị trường Việt Nam, các dòng máy phun bi công nghiệp phổ biến thường có mức giá từ khoảng 40 triệu đến hơn 300 triệu đồng, trong khi máy phun bi thùng đảo tự động thường dao động 200–300 triệu đồng. Giá máy phun bi không rung phụ thuộc vào công suất, kiểu thiết kế, mức độ tự động hóa, hệ thống hút bụi và thương hiệu sản xuất.

Chủng loại máy	Mức giá tham khảo	Đặc điểm phù hợp
Máy phun bi mini, cối nhỏ	40–60 triệu đồng	Phù hợp xưởng nhỏ, làm sạch chi tiết ít, quy mô thủ công hoặc bán tự động.
Máy áp lực, bàn xoay, lồng xoay	60–120 triệu đồng	Phù hợp xử lý linh kiện vừa, cần hiệu suất cao hơn và thao tác thuận tiện hơn.
Máy phun bi thùng đảo tự động	200–300 triệu đồng	Dùng để làm sạch chi tiết nhỏ và vừa với năng suất ổn định, phù hợp sản xuất liên tục.
Máy thiết kế riêng, công suất lớn	Trên 120–300 triệu đồng trở lên	Dành cho dây chuyền công nghiệp, chi tiết lớn hoặc yêu cầu tự động hóa, hút bụi và thu hồi bi cao.
Máy phun sơn/bột giảm rung	4–7,5 triệu đồng	Không phải máy phun bi; chỉ dùng tham khảo nếu nhu cầu thực tế là phun sơn hoặc bột bả công nghiệp.

Kết luận

Máy phun bi không rung là giải pháp thiết thực cho các xưởng đúc sáp cần xử lý vỏ khuôn, làm sạch vật đúc và sàng lọc cát trong cùng một hệ thống. Nếu doanh nghiệp đang tìm kiếm máy phun bi không rung cho dây chuyền đúc sáp, hãy liên hệ ngay JIE CHU Việt Nam qua hotline 0942 267 620 để được kỹ thuật viên tư vấn cấu hình phù hợp, báo giá chi tiết và hỗ trợ giải pháp lắp đặt theo đúng nhu cầu sản xuất của bạn.
