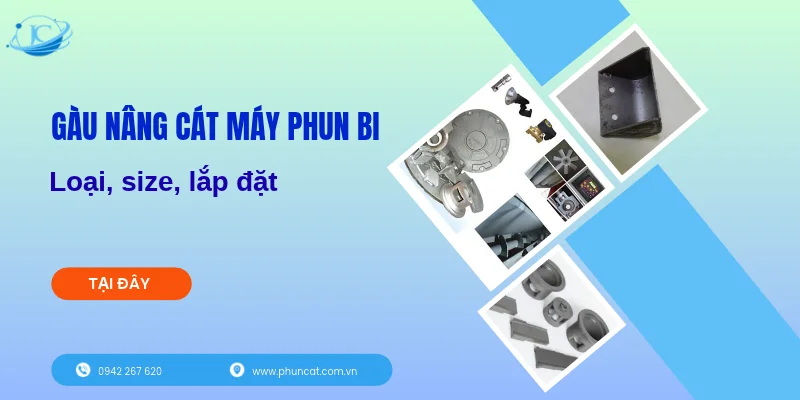

Gàu nâng cát máy phun bi: Loại, size, lắp đặt

Gàu nâng cát là phụ tùng gắn trên dây đai gầu tải, có nhiệm vụ múc và vận chuyển cát, bi thép hoặc hạt mài trong máy phun bi. Nội dung cung cấp thông tin về cấu tạo, vật liệu, kích thước, cách lựa chọn, lắp đặt và dấu hiệu cần thay thế. Tham khảo sản phẩm từ JieChu Việt Nam.

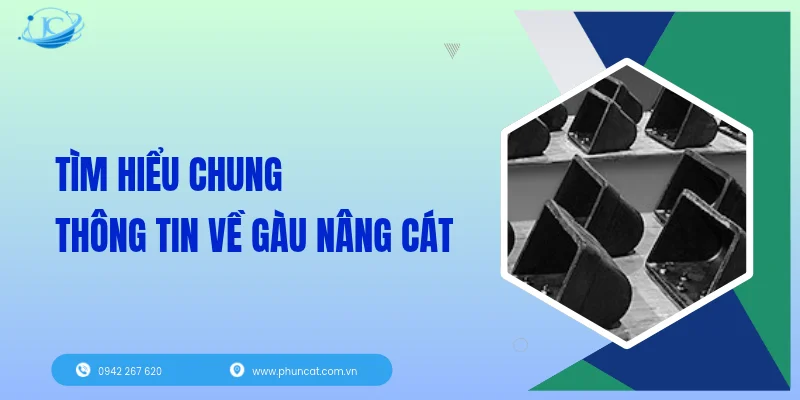

Gàu nâng cát là gì?

Trong hệ thống máy phun bi tự động, hạt mài sau quá trình phun thường được thu hồi về phễu chứa, sau đó đưa qua hệ thống phân ly và vận chuyển trở lại buồng phun. Gàu nâng cát là một bộ phận quan trọng trong cơ cấu vận chuyển theo phương thẳng đứng, là phụ tùng gắn trên dây đai gầu tải, có nhiệm vụ múc và vận chuyển cát, bi thép hoặc hạt mài trong máy phun bi.

Về nguyên lý, các gàu được lắp liên tiếp trên dây đai. Khi dây đai chuyển động, từng gàu sẽ múc vật liệu tại khu vực nạp, nâng lên theo phương đứng và đổ vật liệu tại khu vực xả. Cấu hình này tương tự nguyên lý của bucket elevator công nghiệp, trong đó việc lựa chọn gàu cần dựa trên vật liệu vận chuyển, tải lượng, kích thước hạt, tốc độ và đặc điểm hệ thống.

Đối với máy phun bi, môi trường làm việc của gàu thường có tính mài mòn cao do phải tiếp xúc liên tục với bi thép, cát thép hoặc các loại hạt mài. Vì vậy, việc chọn đúng kích thước và vật liệu gàu có ảnh hưởng trực tiếp đến khả năng vận chuyển, độ ổn định và tuổi thọ của hệ thống.

Thông số kỹ thuật chi tiết

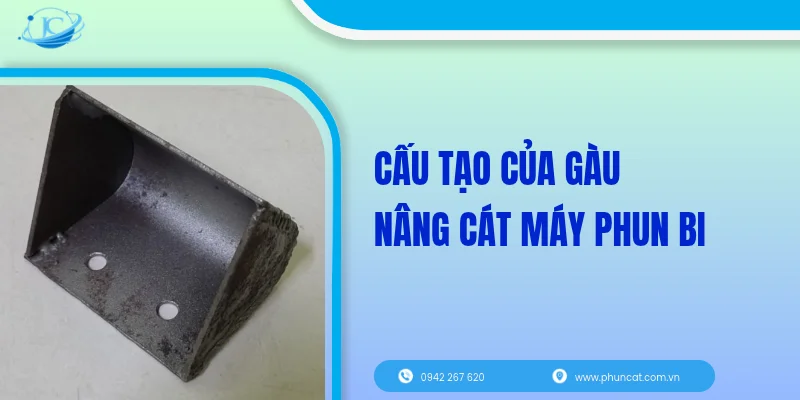

Cấu tạo của gàu nâng cát máy phun bi

Gàu nâng cát có cấu tạo tương đối đơn giản nhưng phải đáp ứng yêu cầu về độ bền cơ học và khả năng chịu mài mòn.

Thân gàu

Thân gàu là bộ phận chính dùng để chứa và vận chuyển hạt mài. Hình dạng thường có phần lòng lõm để chứa vật liệu và phần miệng mở rộng giúp tiếp nhận vật liệu khi đi qua khu vực nạp.

Tùy thiết kế máy, thân gàu có thể được chế tạo từ thép hoặc các vật liệu polymer kỹ thuật. Với môi trường chứa vật liệu có độ mài mòn cao, vật liệu có khả năng chống mài mòn và chịu va đập cần được ưu tiên.

Mép gàu

Mép gàu tiếp xúc nhiều với dòng vật liệu trong quá trình múc và xả. Đây cũng là khu vực dễ bị mòn nếu gàu phải vận chuyển liên tục bi thép hoặc hạt mài có độ cứng cao. Thiết kế mép phù hợp giúp gàu thu gom vật liệu hiệu quả, hạn chế tình trạng hạt mài rơi vãi hoặc mắc lại trong quá trình vận chuyển.

Lỗ liên kết

Lỗ trên thân gàu được sử dụng để cố định gàu với dây đai bằng bu lông, đai ốc hoặc bộ liên kết tương ứng. Vị trí lỗ phải đồng bộ với dây đai hiện hữu. Không nên chỉ dựa vào chiều rộng gàu khi đặt phụ tùng thay thế mà cần kiểm tra cả khoảng cách lỗ, đường kính lỗ và kiểu bu lông.

Bộ phận liên kết với dây đai

Gàu nâng được lắp theo chuỗi trên dây đai gầu tải. Khoảng cách giữa các gàu ảnh hưởng đến khả năng chứa vật liệu, năng suất vận chuyển và độ ổn định khi quay qua tang.

Công dụng của gàu nâng cát trong máy phun bi

Gàu nâng cát không trực tiếp thực hiện quá trình phun làm sạch bề mặt nhưng đóng vai trò quan trọng trong chu trình tuần hoàn hạt mài.

Vận chuyển hạt mài theo phương đứng

Công dụng chính của gàu nâng cát là đưa vật liệu từ khu vực thấp lên vị trí cao hơn trong hệ thống máy. Nhờ cơ cấu này, hạt mài sau khi được thu hồi có thể tiếp tục được vận chuyển đến bộ phận phân ly hoặc phễu chứa.

Hỗ trợ tuần hoàn bi thép

Đối với máy phun bi sử dụng bi thép, hệ thống gàu tải giúp đưa lượng bi đã thu hồi quay trở lại chu trình sử dụng. Khả năng vận chuyển ổn định góp phần duy trì nguồn hạt mài cấp cho hệ thống.

Giảm thất thoát vật liệu

Gàu có kích thước phù hợp giúp thu gom và vận chuyển vật liệu hiệu quả hơn, hạn chế lượng hạt mài rơi xuống hoặc tồn đọng trong khu vực thu hồi.

Hỗ trợ duy trì năng suất máy

Nếu gàu bị mòn, nứt hoặc biến dạng, khả năng múc vật liệu có thể giảm. Khi đó, hệ thống vận chuyển hạt mài không đạt hiệu suất thiết kế và có thể ảnh hưởng đến quá trình vận hành chung của máy phun bi.

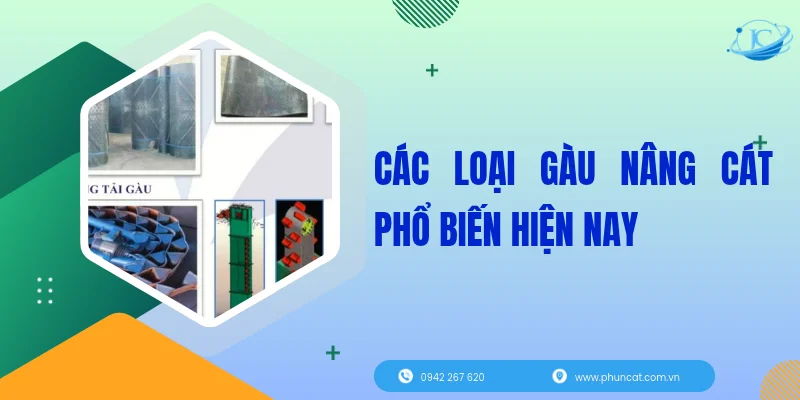

Các loại gàu nâng cát phổ biến

Tùy vào thiết kế máy phun bi và vật liệu cần vận chuyển, gàu có thể được phân loại theo vật liệu chế tạo, kích thước và hình dạng.

Gàu nâng bằng thép

Gàu thép phù hợp với môi trường cần khả năng chịu va đập và tải trọng cao. Đây là lựa chọn thường được xem xét khi vận chuyển các vật liệu có khối lượng riêng lớn hoặc có tính mài mòn.

Gàu nâng bằng polymer kỹ thuật

Một số hệ thống sử dụng nylon, PU hoặc các polymer kỹ thuật nhằm giảm trọng lượng và tăng khả năng chống mài mòn.

PU có ưu điểm về khả năng chống mài mòn và độ dai, trong khi nylon có khả năng chịu va đập và nhiệt tốt hơn một số loại nhựa thông thường. Việc lựa chọn vật liệu cần dựa trên loại hạt, nhiệt độ và điều kiện vận hành thực tế.

Gàu theo thiết kế riêng

Với máy phun bi có kết cấu đặc thù, gàu có thể cần gia công theo kích thước riêng. Khi đó, thông số cần xác định gồm chiều rộng, chiều cao, chiều sâu, dung tích, vị trí lỗ và khoảng cách lắp đặt.

Size gàu nâng cát: Chọn kích thước như thế nào?

Không có một kích thước gàu phù hợp cho tất cả máy phun bi. Size gàu nâng cát cần được xác định dựa trên hệ thống gầu tải hiện hữu.

Các thông số quan trọng gồm:

Vật liệu chế tạo gàu nâng cát

Vật liệu là yếu tố cần đặc biệt quan tâm khi chọn gàu nâng cát máy phun bi:

Thép

Thép có khả năng chịu tải và va đập tốt, phù hợp với các ứng dụng công nghiệp nặng. Tuy nhiên, cần lựa chọn độ dày và loại thép phù hợp với mức độ mài mòn thực tế.

Nylon

Nylon có khả năng chịu va đập, chống mài mòn và có thể sử dụng trong những điều kiện làm việc tương đối khắc nghiệt. Một số loại nylon gia cường còn được thiết kế để tăng khả năng chịu tải và nhiệt.

PU

PU được đánh giá cao về khả năng chống mài mòn và độ dẻo dai, phù hợp với vật liệu có tính mài mòn. Tuy nhiên, cần kiểm tra giới hạn nhiệt độ và điều kiện làm việc trước khi lựa chọn.

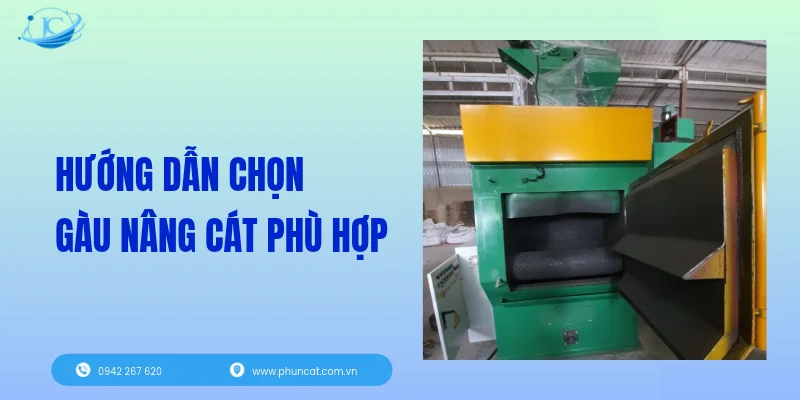

Cách chọn gàu nâng cát phù hợp

Để hạn chế tình trạng mua sai kích thước hoặc gàu nhanh xuống cấp, có thể thực hiện theo 6 bước sau:

Bước 1: Xác định loại máy và loại vật liệu

Kiểm tra model máy phun bi, máy phun cát hoặc hệ thống gầu tải đang sử dụng. Sau đó xác định hệ thống đang vận chuyển:

• Bi thép.
• Cát thép.
• Hạt oxit nhôm.
• Hạt mài kim loại.
• Cát hoặc vật liệu dạng hạt khác.

Mỗi vật liệu có độ cứng, khối lượng riêng và mức độ mài mòn khác nhau.

Bước 2: Đo gàu đang sử dụng và kiểm tra dây đai

• Đo đầy đủ kích thước thay vì chỉ đo chiều rộng.
• Dây đai phải có chiều rộng, độ dày và khoảng cách lỗ phù hợp với gàu mới.

Bước 3: Kiểm tra năng suất

Nếu muốn tăng năng suất, không nên tự ý tăng dung tích gàu mà chưa kiểm tra motor, hộp giảm tốc, dây đai, tang và kết cấu gầu tải.

Bước 4: Kiểm tra khả năng chịu mài mòn

Nếu vận chuyển bi thép hoặc hạt mài có độ cứng cao, cần ưu tiên vật liệu có khả năng chịu mài mòn phù hợp với điều kiện vận hành.

Hướng dẫn lắp đặt gàu nâng cát trên dây đai

Việc lắp đặt cần được thực hiện khi thiết bị đã dừng hoàn toàn và bảo đảm các nguồn năng lượng liên quan được cô lập.

• Bước 1 – Kiểm tra gàu mới: Đối chiếu kích thước, vị trí lỗ, vật liệu và số lượng với gàu cũ.
• Bước 2 – Kiểm tra dây đai: Nếu dây đai có dấu hiệu nứt, rách, giãn hoặc lỗ liên kết bị biến dạng, nên xử lý trước khi lắp gàu mới.
• Bước 3 – Định vị gàu: Đặt gàu lên đúng vị trí trên dây đai, căn chỉnh các lỗ liên kết.
• Bước 4 – Lắp bu lông: Đưa bu lông qua lỗ gàu và dây đai, sau đó lắp đai ốc và siết theo lực phù hợp.
• Bước 5 – Kiểm tra khoảng cách: Khoảng cách giữa các gàu cần đồng đều theo thiết kế. Việc bố trí gàu không đều có thể gây mất cân bằng hoặc ảnh hưởng đến quá trình vận chuyển.
• Bước 6 – Kiểm tra trước khi vận hành: Quay thử hệ thống ở trạng thái an toàn, kiểm tra khả năng di chuyển của gàu, khoảng hở với vỏ máy, tang và các bộ phận liên quan.

Dấu hiệu cần thay gàu nâng cát

Trong quá trình vận hành, nên kiểm tra định kỳ tình trạng gàu. Một số dấu hiệu cho thấy phụ tùng có thể cần thay thế gồm:

• Thân gàu bị mòn rõ rệt.
• Mép gàu bị mỏng hoặc biến dạng.
• Xuất hiện vết nứt.
• Lỗ bắt bu lông bị rộng hoặc biến dạng.
• Gàu bị cong, móp.
• Bu lông liên kết thường xuyên bị lỏng.
• Hạt mài rơi vãi nhiều trong quá trình vận chuyển.
• Năng suất vận chuyển giảm.
• Xuất hiện tiếng va đập bất thường.
• Gàu chạm vào vỏ hoặc các bộ phận khác.
• Dây đai bị lệch sau khi thay hoặc điều chỉnh gàu.

Không nên tiếp tục sử dụng gàu đã nứt hoặc biến dạng nghiêm trọng vì có thể làm tăng tải bất thường lên dây đai và các bộ phận truyền động.

Đặt gàu nâng cát máy phun bi tại JieChu Việt Nam

Gàu nâng cát là phụ tùng nhỏ nhưng có vai trò quan trọng trong hệ thống gầu tải của máy phun bi. Lựa chọn đúng kích thước, vật liệu và phương án lắp đặt giúp quá trình vận chuyển bi thép, cát thép hoặc hạt mài diễn ra ổn định, đồng thời hạn chế hao mòn và sự cố trong quá trình sản xuất.

Nếu doanh nghiệp đang cần thay gàu nâng cát cho máy phun bi, hãy chuẩn bị model máy, kích thước gàu cũ, kích thước dây đai, khoảng cách lỗ và hình ảnh thực tế. Liên hệ JieChu Việt Nam qua hotline 0942 267 620 để được tư vấn quy cách, vật liệu và phương án thay thế phù hợp với hệ thống đang sử dụng.
